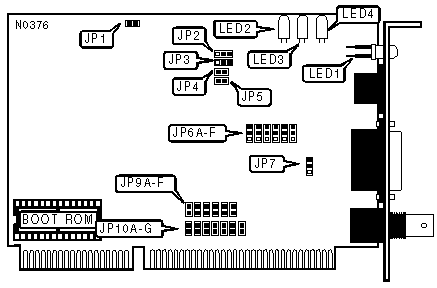

DANPEX CORPORATION
EN-2200BT
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Star Linear bus |
|
Wiring Type |
RG58A/U 50ohm coaxial Shielded/Unshielded twisted pair AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
ACTIVITY LED | |
|
Setting |
JP1 |
|
Enabled |
Closed |
|
Disabled |
Open |
|
Note:If the network hub has an activity LED for each line, setting this option to "enabled" will allow the hub LED to
| |
|
LINK INTEGRITY TEST | ||
|
Setting |
JP2 | |
| » |
Enabled |
Pins 1 & 2 closed |
|
Disabled |
Pins 2 & 3 closed | |
|
Note:The link integrity test is valid only when the cable type is shielded/unshielded twisted pair. | ||
|
CABLE TYPE | |||
|
Type |
JP3 |
JP6A - JP6F | |
|
RG58A/U 50ohm coaxial |
Pins 2 & 3 closed |
Pins 1 & 2 closed | |
| » |
Shielded/Unshielded twisted pair |
Pins 1 & 2 closed |
N/A |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 closed |
Pins 2 & 3 closed | |
|
Note:When the cable type is twisted pair, the settings for JP6A - JP6F are not used. | |||
|
WAIT STATE | |||
|
Setting |
JP4 |
JP5 | |
| » |
0 wait states |
Open |
Open |
|
1 wait state |
Open |
Closed | |
|
2 wait states |
Closed |
Open | |
|
ONBOARD TERMINATOR | ||
|
Setting |
JP7 | |
| » |
Disabled |
Pins 1 & 2 closed |
|
Enabled |
Pin 2 & 3 closed | |
|
Note:If the card is on either side of a coaxial segment, the onboard terminator can be enabled instead of using an
| ||
|
BOOT ROM | ||
|
Setting |
JP9A | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BOOT ROM ADDRESS | |||
|
Boot ROM Address |
JP9B |
JP9C |
JP9D |
|
C8000h |
Closed |
Open |
Closed |
|
CC000h |
Open |
Open |
Closed |
|
D0000h |
Closed |
Closed |
Open |
|
D4000h |
Open |
Closed |
Open |
|
I/O BASE ADDRESS | |||
|
I/O Address |
JP9E |
JP9F | |
| » |
300h |
Closed |
Closed |
|
320h |
Open |
Closed | |
|
340h |
Closed |
Open | |
|
360h |
Open |
Open | |
|
INTERRUPT REQUEST | ||||||||
|
IRQ |
JP10A |
JP10B |
JP10C |
JP10D |
JP10E |
JP10F |
JP10G | |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
DIAGNOSTIC LED(S) | ||
|
LED |
Status |
Condition |
|
LED1 |
Blinking |
Data is being transmitted |
|
LED1 |
Off |
Data is not being transmitted |
|
LED2 |
On |
Twisted pair connection is good |
|
LED2 |
Off |
Twisted pair connection is broken |
|
LED3 |
Blinking |
Data is being received |
|
LED3 |
Off |
Data is not being received |
|
LED4 |
On |
Collision detected on network |
|
LED4 |
Off |
No collisions detected on network |
|
Note:LED2 will only funtion when the cable type is twisted pair, otherwise LED2 will remain off. | ||
