D-LINK
DT-220
|
NIC Type |
Token-Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair Shielded twisted pair (DB-9 port) |
|
Boot ROM |
Available (Built-in Remote Program Load) |
|
BOOT ROM ADDRESS | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
C0000h |
Off |
On |
On |
On |
On |
On |
|
C2000h |
Off |
On |
On |
On |
On |
Off |
|
C4000h |
Off |
On |
On |
On |
Off |
On |
|
C6000h |
Off |
On |
On |
On |
Off |
Off |
|
C8000h |
Off |
On |
On |
Off |
On |
On |
|
CA000h |
Off |
On |
On |
Off |
On |
Off |
|
CC000h |
Off |
On |
On |
Off |
Off |
On |
|
CE000h |
Off |
On |
On |
Off |
Off |
Off |
|
D0000h |
Off |
On |
Off |
On |
On |
On |
|
D2000h |
Off |
On |
Off |
On |
On |
Off |
|
D4000h |
Off |
On |
Off |
On |
Off |
On |
|
D6000h |
Off |
On |
Off |
On |
Off |
Off |
|
D8000h |
Off |
On |
Off |
Off |
On |
On |
|
DA000h |
Off |
On |
Off |
Off |
On |
Off |
|
DC000h |
Off |
On |
Off |
Off |
Off |
On |
|
DE000h |
Off |
On |
Off |
Off |
Off |
Off |
|
INTERRUPT REQUEST | |||
|
IRQ |
SW1/7 |
SW1/8 | |
|
2/9 |
On |
On | |
| » |
3 |
On |
Off |
|
7 |
Off |
Off | |
|
PRIMARY/SECONDARY CARD SELECT | ||
|
Setting |
SW1/9 | |
| » |
Primary |
Off |
|
Secondary |
On | |
|
Note:If two NICs are installed in a system, one must be set to primary, and the other to secondary. | ||
|
SHARED MEMORY SIZE | |||
|
Size |
SW1/10 |
SW1/11 | |
|
8KB |
On |
On | |
| » |
16KB |
Off |
On |
|
32KB |
On |
Off | |
|
64KB |
Off |
Off | |
|
Note:The 16KB option is the only setting that supports memory paging. | |||
|
NETWORK SEGMENT SPEED | |
|
Speed |
SW1/12 |
|
16Mbps |
Off |
|
4Mbps |
On |
|
Note:All NICs on the network segment must be set to the same speed. | |
|

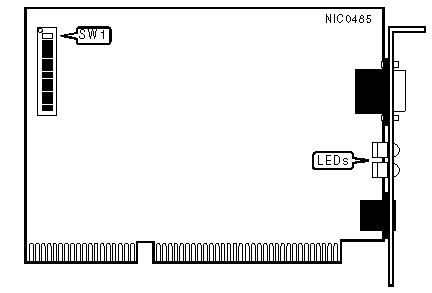

DIAGNOSTIC LED(S) | ||
|
Amber LED |
Green LED |
Condition |
|
On |
Off |
Network speed is set to 4Mbps |
|
Off |
On |
Network speed is set to 16Mbps |
|
Note:The amber LED will light momentarily when power is applied to the NIC. The appropriate LED will
| ||
