CABLETRON SYSTEMS, INC.
T8025
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
AUI transceiver via DB-15 port Shielded twisted pair Unshielded twisted pair |
|
Boot ROM |
Available |
|

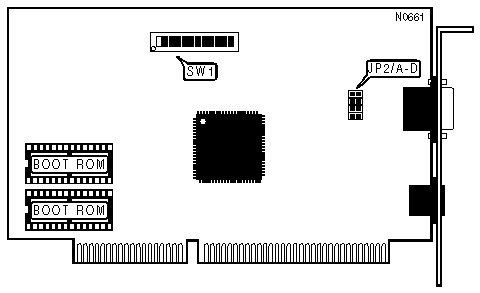

BASE MEMORY ADDRESS SELECT | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
C0000h - C1FFFh |
On |
Off |
Off |
Off |
Off |
Off |
|
C2000h - C3FFFh |
On |
Off |
Off |
Off |
Off |
On |
|
C4000h - C5FFFh |
On |
Off |
Off |
Off |
On |
Off |
|
C6000h - C7FFFh |
On |
Off |
Off |
Off |
On |
On |
|
C8000h - C9FFFh |
On |
Off |
Off |
On |
Off |
Off |
|
CA000h - CBFFFh |
On |
Off |
Off |
On |
Off |
On |
|
CC000h - CDFFFh |
On |
Off |
Off |
On |
On |
Off |
|
CE000h - CFFFFh |
On |
Off |
Off |
On |
On |
On |
|
D0000h - CDFFFh |
On |
Off |
On |
Off |
Off |
Off |
|
D2000h - D3FFFh |
On |
Off |
On |
Off |
Off |
On |
|
D4000h - D5FFFh |
On |
Off |
On |
Off |
On |
Off |
|
D6000h - D7FFFh |
On |
Off |
On |
Off |
On |
On |
|
D8000h - D9FFFh |
On |
Off |
On |
On |
Off |
Off |
|
DA000h - DBFFFh |
On |
Off |
On |
On |
Off |
On |
|
DC000h - DDFFFh |
On |
Off |
On |
On |
On |
Off |
|
DE000h - DFFFFh |
On |
Off |
On |
On |
On |
On |
|
DATA TRANSFER RATE | |
|
Rate |
SW1/11 |
|
4Mbps |
Off |
|
16Mbps |
On |
|
INTERRUPT SELECT | ||
|
IRQ |
SW1/7 |
SW1/8 |
|
IRQ2 |
Off |
Off |
|
IRQ3 |
Off |
On |
|
IRQ5 |
On |
Off |
|
IRQ7 |
On |
On |
|
PRIMARY/ALTERNATE ADAPTER | |
|
Setting |
SW1/12 |
|
Primary |
Off |
|
Alternate |
On |
|
RAM PAGE SIZE | ||
|
Size |
SW1/9 |
SW1/10 |
|
8KB |
Off |
Off |
|
16KB |
Off |
On |
|
32KB |
On |
Off |
|
64KB |
On |
On |
|
CABLE TYPE | |
|
Type |
JP2/A - D |
|
Shielded twisted pair |
Closed |
|
Unshielded twisted pair |
Open |
