DANPEX CORPORATION
EN-9400P3
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
32-bit PCI |
|
Topology |
Linear bus Star |
|
Wiring Type |
AUI Transceiver via DB-15 port RG-58A/U 50ohm coaxial Unshielded twisted pair |
|
Boot ROM |
Available |
|

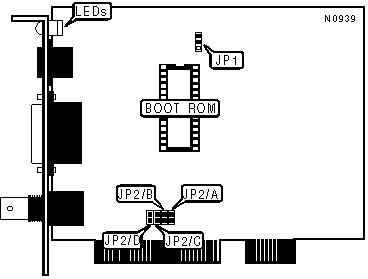

CABLE TYPE SELECTION | ||
|
Type |
JP1 | |
| » |
RG-58A/U 50ohm coaxial |
Pins 1 & 2 closed |
|
AUI Transceiver via DB-15 port |
Pins 2 & 3 closed | |
|
PCI INTERRUPT SELECTION | |||||
|
PCI INT |
JP2/A |
JP2/B |
JP2/C |
JP2/D | |
| » |
INTA |
Closed |
Open |
Open |
Open |
|
INTB |
Open |
Closed |
Open |
Open | |
|
INTC |
Open |
Open |
Closed |
Open | |
|
INTD |
Open |
Open |
Open |
Closed | |
|
DIAGNOSTIC LED(S) | ||
|
LED |
Status |
Condition |
|
1 |
On |
Data is being transmitted/received |
|
1 |
Off |
Data is not being transmitted/recieved |
|
2 |
On |
Network connection is good |
|
2 |
Off |
Network connection is broken |
