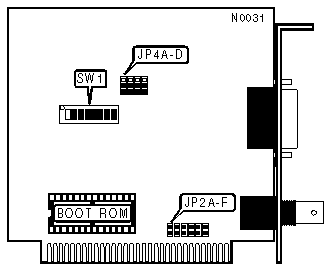

GATEWAY COMMUNICATIONS, INC.
G/Ethernet PC-(WS) Adapter (NATIONAL CHIPSET)
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
INTERRUPT REQUEST | |||||||
|
IRQ |
JP2A |
JP2B |
JP2C |
JP2D |
JP2E |
JP2F | |
| » |
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
2 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
6 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
CABLE TYPE | ||
|
Type |
JP4A - JP4D | |
| » |
RG-58A/U 50ohm coaxial |
Pins 1 & 2 Closed |
|
AUI transceiver via DB-15 port |
Pins 2 & 3 Closed | |
|
I/O BASE ADDRESS | |||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
2A0h-2BFh |
On |
Off |
On |
On |
|
280h-29Fh |
On |
On |
On |
On | |
|
2C0h-2DFh |
On |
On |
Off |
On | |
|
2E0h-2FFh |
On |
Off |
Off |
On | |
|
300h-31Fh |
On |
On |
On |
Off | |
|
320h-33Fh |
On |
Off |
On |
Off | |
|
340h-35Fh |
On |
On |
Off |
Off | |
|
360h-37Fh |
On |
Off |
Off |
Off | |
|
BOOT ROM ADDRESS | |||
|
Address |
SW1/5 |
SW1/6 | |
| » |
CC000-CFFFFh |
Off |
Off |
|
C0000-C3FFFh |
On |
On | |
|
C4000-C7FFFh |
Off |
On | |
|
C8000-CBFFFh |
On |
Off | |
|
MISCELLANEOUS NOTES |
|
The PC adapter can be used in a file server or a work station while the PC-WS adapter can be used in a work station only. Different drivers must be used for the National & the Fujitsu chipset cards, they are not interchangeable. Fujitsu adapters may be used for either 8 or 16-bit Fujitsu cards, while the National chipset cards require a different driver for an 8 or 16-bit card. |
