ELISA TECHNOLOGY, INC.
MAXTECH CORPORATION
NIC-2003 SERIES
|

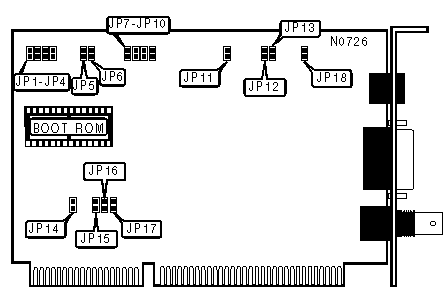

NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear bus Star |
|
Wiring Type |
AUI transceiver via DB-15 port RG-58A/U 50ohm coaxial RG-58C/U 50ohm coaxial Unshielded Twisted Pair |
|
Boot ROM |
Available |
|
CABLE TYPE | |||
|
Type |
JP5 |
JP6 | |
| » |
Thin Ethernet |
Open |
Closed |
|
Thick Ethernet |
Closed |
Open | |
|
TPI (10Base-T compatible squelch) |
Open |
Open | |
|
TPI (reduced squelch) |
Closed |
Closed | |
|
BASE I/O ADDRESS | ||||
|
Address |
JP15 |
JP16 |
JP17 | |
| » |
300h |
Open |
Open |
Open |
|
Software |
Open |
Open |
Closed | |
|
240h |
Open |
Closed |
Open | |
|
280h |
Open |
Closed |
Closed | |
|
2C0h |
Closed |
Open |
Open | |
|
320h |
Closed |
Open |
Closed | |
|
340h |
Closed |
Closed |
Open | |
|
360h |
Closed |
Closed |
Closed | |
|
BOOT ROM ADDRESS | ||||||
|
Address |
Size |
JP1 |
JP2 |
JP3 |
JP4 | |
| » |
Disabled |
No Boot PROM |
Open |
Open |
Open |
Open |
|
C000h |
8K/16K |
Open |
Open |
Closed |
Open | |
|
C400h |
8K/16K |
Open |
Open |
Closed |
Closed | |
|
C800h |
8K/16K |
Open |
Closed |
Open |
Open | |
|
CC00h |
8K/16K |
Open |
Closed |
Open |
Closed | |
|
D000h |
8K/16K |
Open |
Closed |
Closed |
Open | |
|
D400h |
8K/16K |
Open |
Closed |
Closed |
Closed | |
|
D800h |
8K/16K |
Closed |
Open |
Open |
Open | |
|
DC00h |
8K/16K |
Closed |
Open |
Open |
Closed | |
|
C000h |
32K/32K |
Closed |
Open |
Closed |
Open | |
|
C800h |
32K/32K |
Closed |
Open |
Closed |
Closed | |
|
D000h |
32K/32K |
Closed |
Closed |
Open |
Open | |
|
D800h |
32K/32K |
Closed |
Closed |
Open |
Closed | |
|
C000h |
64K/64K |
Closed |
Closed |
Closed |
Open | |
|
D000h |
64K/64K |
Closed |
Closed |
Closed |
Closed | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP7 |
JP8 |
JP9 |
JP10 | |
| » |
IRQ3 |
Closed |
Open |
Open |
Open |
|
IRQ4 |
Closed |
Open |
Open |
Closed | |
|
IRQ5 |
Closed |
Open |
Closed |
Open | |
|
IRQ9 |
Closed |
Open |
Closed |
Closed | |
|
IRQ10 |
Closed |
Closed |
Open |
Open | |
|
IRQ11 |
Closed |
Closed |
Open |
Closed | |
|
IRQ12 |
Closed |
Closed |
Closed |
Open | |
|
IRQ15 |
Closed |
Closed |
Closed |
Closed | |
|
LINK INTEGRITY | ||
|
Setting |
JP11 | |
| » |
Enabled |
Open |
|
Disabled |
Closed | |
|
I/O CHRDY MODE | ||
|
Mode |
JP12 | |
| » |
CHRDY generated after command strobe |
Open |
|
CHRDY generated after BALE goes high |
Closed | |
|
I/O 16 CONTROL | ||
|
Mode |
JP13 | |
| » |
I/O 16 generated only on address decode |
Open |
|
I/0 16 generated after IORD or IOWR go active |
Closed | |
|
MEMORY / I/O MODE | ||
|
Mode |
JP14 | |
| » |
I/O mode |
Open |
|
Shared memory mode |
Closed | |
|
CARD CONFIGURATION | ||
|
Select |
JP18 | |
| » |
Software configuration |
Closed |
|
Hardware (jumpers) configuration |
Open | |
