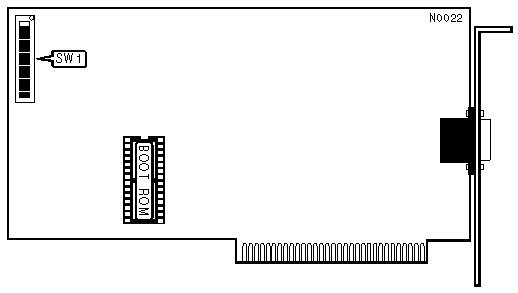

IBM CORPORATION
TOKEN-RING 16/4 ADAPTER
|
NIC Type |
Token-Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
IBM Type-6 |
|
Boot ROM |
Available |
|
BOOT ROM ADDRESS SELECTION | |||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
|
A000h |
On |
Off |
On |
On |
On |
On | |
|
A400h |
On |
Off |
On |
On |
Off |
On | |
|
A800h |
On |
Off |
On |
Off |
On |
On | |
|
AC00h |
On |
Off |
On |
Off |
Off |
On | |
|
B000h |
On |
Off |
Off |
On |
On |
On | |
|
B400h |
On |
Off |
Off |
On |
Off |
On | |
|
B800h |
On |
Off |
Off |
Off |
On |
On | |
|
BC00h |
On |
Off |
Off |
Off |
Off |
On | |
| » |
C000h |
Off |
On |
On |
On |
On |
On |
|
C400h |
Off |
On |
On |
On |
Off |
On | |
|
C800h |
Off |
On |
On |
Off |
On |
On | |
|
CC00h |
Off |
On |
On |
Off |
Off |
On | |
|
CE00h |
Off |
On |
On |
Off |
Off |
Off | |
|
D000h |
Off |
On |
Off |
On |
On |
On | |
|
D200h |
Off |
On |
Off |
On |
On |
Off | |
|
D400h |
Off |
On |
Off |
On |
Off |
On | |
|
D800h |
Off |
On |
Off |
Off |
On |
On | |
|
DC00h |
Off |
On |
Off |
Off |
Off |
On | |
|
E000h |
Off |
Off |
On |
On |
On |
On | |
|
E400h |
Off |
Off |
On |
On |
Off |
On | |
|
E800h |
Off |
Off |
On |
Off |
On |
On | |
|
EC00h |
Off |
Off |
On |
Off |
Off |
On | |
|
F000h |
Off |
Off |
Off |
On |
On |
On | |
|
INTERRUPT REQUEST SELECTION | ||
|
IRQ |
SW1/7 |
SW1/8 |
|
2 |
On |
On |
|
3 |
On |
Off |
|
7 |
Off |
Off |
|
I/O BASE ADDRESS SELECTION | ||
|
Address |
SW1/9 | |
| » |
A20h |
Off |
|
A24H |
On | |
|
SHARED RAM SIZE SELECTION | |||
|
Shared RAM size |
SW1/10 |
SW1/11 | |
|
8KB |
On |
On | |
| » |
16KB |
Off |
On |
|
32KB |
On |
Off | |
|
64KB |
Off |
Off | |
|
NETWORK SPEED SELECTION | |
|
Speed |
SW1/12 |
|
4Mbps |
On |
|
16Mbps |
Off |
