KLEVER COMPUTERS, INC.
K1604
|

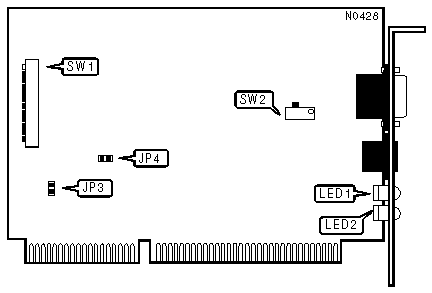

NIC Type |
Token-Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
8/16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Unshielded twisted pair (RJ-45) Shielded twisted pair (DB-9 port) |
|
Boot ROM |
Not available |
|
DATA BUS SIZE | |||
|
Size |
JP3 |
JP4 | |
| » |
16-bit |
On |
On |
|
8-bit |
Off |
Off | |
|
INTERRUPT REQUEST | |||
|
IRQ |
SW1/7 |
SW1/8 | |
| » |
2/9 |
Off |
Off |
|
3 |
Off |
On | |
|
6 |
On |
Off | |
|
7 |
On |
On | |
|
SHARED RAM SIZE | |||
|
Size |
SW1/9 |
SW1/10 | |
|
8KB |
Off |
Off | |
| » |
16KB |
Off |
On |
|
32KB |
On |
Off | |
|
64KB |
On |
On | |
|
Note:RAM paging is only available in the 16KB mode. | |||
|
BASE MEMORY ADDRESS | ||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
|
C0000 - C1FFFh |
On |
Off |
Off |
Off |
Off |
Off |
|
C2000 - C3FFFh |
On |
Off |
Off |
Off |
Off |
On |
|
C4000 - C5FFFh |
On |
Off |
Off |
Off |
On |
Off |
|
C6000 - C7FFFh |
On |
Off |
Off |
Off |
On |
On |
|
C8000 - C9FFFh |
On |
Off |
Off |
On |
Off |
Off |
|
CA000 - CBFFFh |
On |
Off |
Off |
On |
Off |
On |
|
CC000 - CDFFFh |
On |
Off |
Off |
On |
On |
Off |
|
CE000 - CFFFFh |
On |
Off |
Off |
On |
On |
On |
|
D0000 - D1FFFh |
On |
Off |
On |
Off |
Off |
Off |
|
D2000 - D3FFFh |
On |
Off |
On |
Off |
Off |
On |
|
D4000 - D5FFFh |
On |
Off |
On |
Off |
On |
Off |
|
D6000 - D7FFFh |
On |
Off |
On |
Off |
On |
On |
|
D8000 - D9FFFh |
On |
Off |
On |
On |
Off |
Off |
|
DA000 - DBFFFh |
On |
Off |
On |
On |
Off |
On |
|
DC000 - DDFFFh |
On |
Off |
On |
On |
On |
Off |
|
DE000 - DFFFFh |
On |
Off |
On |
On |
On |
On |
|
E0000 - E1FFFh |
On |
On |
Off |
Off |
Off |
Off |
|
E2000 - E3FFFh |
On |
On |
Off |
Off |
Off |
On |
|
E4000 - E5FFFh |
On |
On |
Off |
Off |
On |
Off |
|
E6000 - E7FFFh |
On |
On |
Off |
Off |
On |
On |
|
E8000 - E9FFFh |
On |
On |
Off |
On |
Off |
Off |
|
EA000 - EBFFFh |
On |
On |
Off |
On |
Off |
On |
|
EC000 - EDFFFh |
On |
On |
Off |
On |
On |
Off |
|
EE000 - EFFFFh |
On |
On |
Off |
On |
On |
On |
|
F0000 - F1FFFh |
On |
On |
On |
Off |
Off |
Off |
|
F2000 - F3FFFh |
On |
On |
On |
Off |
Off |
On |
|
F4000 - F5FFFh |
On |
On |
On |
Off |
On |
Off |
|
F6000 - F7FFFh |
On |
On |
On |
Off |
On |
On |
|
F8000 - F9FFFh |
On |
On |
On |
On |
Off |
Off |
|
FA000 - FBFFFh |
On |
On |
On |
On |
Off |
On |
|
FC000 - FFFFFh |
On |
On |
On |
On |
On |
Off |
|
FE000 - FFFFFh |
On |
On |
On |
On |
On |
On |
|
Note:If a second card is to be installed in the same system, the second card should use address DC000 as its default. A maximum of two cards can be installed in a single system.
| ||||||
|
NETWORK SEGMENT SPEED | ||
|
Speed |
SW1/11 | |
| » |
16Mbps |
On |
|
4Mbps |
Off | |
|
Note:All cards on the network segment must have this option set identically. | ||
|
PRIMARY/ALTERNATE CARD | ||
|
Setting |
SW1/12 | |
| » |
Primary |
Off |
|
Alternate |
On | |
|
Note:If two cards are to be used in a single system, one of the cards must be set to primary and the other one must be set to alternate.
| ||
|
CABLE TYPE | ||
|
Type |
SW2 | |
| » |
Unshielded twisted pair (RJ-45 port) |
On |
|
Shielded twisted pair (DB-9 port) |
Off | |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
16Mbps network speed |
|
LED1 |
Red |
On |
4Mbps network speed |
|
LED2 |
Red |
Blinking |
Data is being transmitted or received |
|
LED2 |
Off |
Off |
Data is not being transmitted or received |
|
Note:LED1 is a two color LED. | |||
