INVISIBLE SOFTWARE, INC.
ETHERNET 1000
|

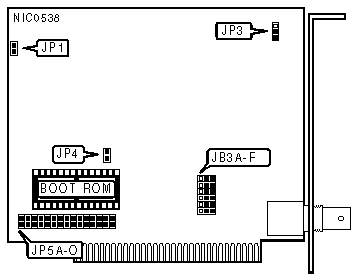

NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
CABLE TYPE | |||
|
Type |
JB3A - JB3F |
JP3 | |
| » |
RG-58A/U 50ohm coaxial |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
AUI transceiver via DB-15 port |
Pins 1 & 2 closed |
Pins 1 & 2 closed | |
|
BOOT ROM | ||
|
Setting |
JP4 | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
I/O BASE ADDRESS | |||
|
I/O Address |
JP5A |
JP5B |
JP5C |
|
300 - 31Fh |
Closed |
Closed |
Closed |
|
320 - 33Fh |
Closed |
Closed |
Open |
|
340 - 35Fh |
Closed |
Open |
Closed |
|
360 - 37Fh |
Closed |
Open |
Open |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP5D |
JP5E |
JP5F |
JP5G | |
|
2/9 |
Closed |
Open |
Open |
Open | |
| » |
3 |
Open |
Closed |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Open |
Closed | |
|
DMA CHANNEL | |||||
|
Channel |
JP5H |
JP5I |
JP5J |
JP5K | |
| » |
Disabled |
Open |
Open |
Open |
Open |
|
DMA1 |
Open |
Closed |
Open |
Closed | |
|
DMA3 |
Closed |
Open |
Closed |
Open | |
|
BOOT ROM ADDRESS | |||||
|
Address |
JP5L |
JP5M |
JP5N |
JP5O | |
|
C0000h |
Closed |
Closed |
Closed |
Closed | |
|
C4000h |
Open |
Closed |
Closed |
Closed | |
| » |
C8000h |
Closed |
Open |
Closed |
Closed |
|
CC000h |
Open |
Open |
Closed |
Closed | |
|
D0000h |
Closed |
Closed |
Open |
Closed | |
|
D4000h |
Open |
Closed |
Open |
Closed | |
|
D8000h |
Closed |
Open |
Open |
Closed | |
|
DC000h |
Open |
Open |
Open |
Closed | |
|
FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP1 |
Closed |
