INVISIBLE SOFTWARE, INC.
2000A V3.0
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
Unshielded twisted pair RG58A/U 50ohm coaxial AUI transceiver via DB15 |
|
Boot ROM |
Available |
|

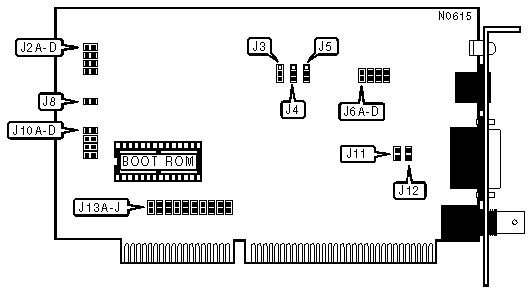

BOOT ROM ADDRESS | |||||
|
Address |
J2A |
J2B |
J2C |
J2D | |
|
Disabled |
N/A |
N/A |
N/A |
Open | |
|
C0000h |
Open |
Open |
Open |
Closed | |
|
C4000h |
Open |
Open |
Closed |
Closed | |
| » |
C8000h |
Open |
Closed |
Open |
Closed |
|
CC000h |
Open |
Closed |
Closed |
Closed | |
|
D0000h |
Closed |
Open |
Open |
Closed | |
|
D4000h |
Closed |
Open |
Closed |
Closed | |
|
D8000h |
Closed |
Closed |
Open |
Closed | |
|
DC000h |
Closed |
Closed |
Closed |
Closed | |
|
SIGNAL QUALITY ERROR MODE | |
|
Mode |
J3 |
|
Disabled |
Pins 2 & 3 closed |
|
Enabled |
Pins 1 & 2 closed |
|
CABLE LENGTH | |
|
Type |
J4 |
|
185 feet |
Pins 1 & 2 closed |
|
305 feet |
Pins 2 & 3 closed |
|
LINK INTEGRITY | ||
|
Function |
J5 | |
| » |
Link intergity enabled |
Pins 2 & 3 closed |
|
Link integrity disabled |
Pins 1 & 2 closed | |
|
Note: If card is used in a pre-10BaseT cabling network, disable the link integrity function. | ||
|
CABLE TYPE | ||||||
|
Type |
J6A |
J6B |
J6C |
J6D |
J11 |
J12 |
|
Unshielded twisted pair |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
RG58A/U 50ohm coaxial |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
AUI transceiver via DB-15 port |
Open |
Open |
Open |
Open |
Open |
Closed |
|
COMPATIBILITY MODE | |
|
Setting |
J8 |
|
Normal operation |
Open |
|
Compatible opertation |
Closed |
|
BASE I/O ADDRESS | |||||
|
Address |
JP10A |
JP10B |
JP10C |
JP10D | |
| » |
300h |
Closed |
Closed |
Closed |
Closed |
|
320h |
Closed |
Closed |
Closed |
Open | |
|
340h |
Closed |
Closed |
Open |
Closed | |
|
360h |
Closed |
Closed |
Open |
Open | |
|
380h |
Closed |
Open |
Closed |
Closed | |
|
200h |
Open |
Closed |
Closed |
Closed | |
|
220h |
Open |
Closed |
Closed |
Open | |
|
240h |
Open |
Closed |
Open |
Closed | |
|
260h |
Open |
Closed |
Open |
Open | |
|
280h |
Open |
Open |
Closed |
Closed | |
|
2A0h |
Open |
Open |
Closed |
Open | |
|
2C0h |
Open |
Open |
Open |
Closed | |
|
INTERRUPT SETTINGS | ||||||||||
|
IRQ |
JP13A |
JP13B |
JP13C |
JP13D |
JP13E |
JP13F |
JP13G |
JP13H |
JP13I |
JP13J |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
|
3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
4 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
|
5 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
12 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
14 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Yellow |
Off |
Normal operation |
|
LED1 |
Yellow |
On |
Reversed polarity detected and corrected |
|
LED2 |
Green |
On |
10BaseT link integrity exists |
|
LED2 |
Green |
Off |
10BaseT link integrity broken |
|
Note:LED2 is only functional when link integrity is enabled, and when installed on a 10BaseT network. | |||
