LONGSHINE MICROSYSTEM, INC.
LCS-8636
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
AUI transceiver via DB-15 port Unshielded twisted pair |
|
Boot ROM |
Not available |
|

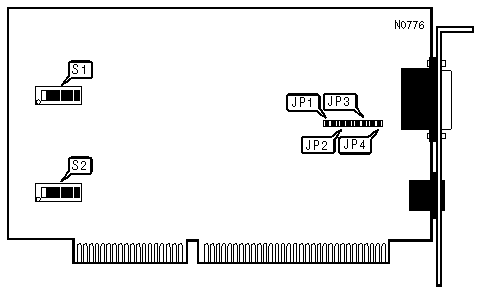

BASE MEMORY ADDRESS SELECT | |||||||
|
Address |
S1/1 |
S1/2 |
S1/3 |
S1/4 |
S1/5 |
S1/6 | |
| » |
CC00h |
On |
Off |
Off |
On |
On |
Off |
|
B000h |
Off |
On |
On |
Off |
Off |
Off | |
|
B200h |
Off |
On |
On |
Off |
Off |
On | |
|
B400h |
Off |
On |
On |
Off |
On |
Off | |
|
B600h |
Off |
On |
On |
Off |
On |
On | |
|
B800h |
Off |
On |
On |
On |
Off |
Off | |
|
BA00h |
Off |
On |
On |
On |
Off |
On | |
|
BC00h |
Off |
On |
On |
On |
On |
Off | |
|
BE00h |
Off |
On |
On |
On |
On |
On | |
|
C000h |
On |
Off |
Off |
Off |
Off |
Off | |
|
C200h |
On |
Off |
Off |
Off |
Off |
On | |
|
C400h |
On |
Off |
Off |
Off |
On |
Off | |
|
C600h |
On |
Off |
Off |
Off |
On |
On | |
|
C800h |
On |
Off |
Off |
On |
Off |
Off | |
|
BASE MEMORY ADDRESS SELECT(CONTINUED) | ||||||
|
Address |
S1/1 |
S1/2 |
S1/3 |
S1/4 |
S1/5 |
S1/6 |
|
CA00h |
On |
Off |
Off |
On |
Off |
On |
|
CE00h |
Off |
On |
Off |
On |
On |
On |
|
D000h |
On |
Off |
On |
Off |
Off |
Off |
|
D200h |
On |
Off |
On |
Off |
Off |
On |
|
D400h |
On |
Off |
On |
Off |
On |
Off |
|
D600h |
On |
Off |
On |
Off |
On |
On |
|
D800h |
On |
Off |
On |
On |
Off |
Off |
|
DA00h |
On |
Off |
On |
On |
Off |
On |
|
DC00h |
On |
Off |
On |
On |
On |
Off |
|
DE00h |
On |
Off |
On |
On |
On |
On |
|
E000h |
On |
On |
Off |
Off |
Off |
Off |
|
E200h |
On |
On |
Off |
Off |
Off |
On |
|
E400h |
On |
On |
Off |
Off |
On |
Off |
|
E600h |
On |
On |
Off |
Off |
On |
On |
|
E800h |
On |
On |
Off |
On |
Off |
Off |
|
EA00h |
On |
On |
Off |
On |
Off |
On |
|
EC00h |
On |
On |
Off |
On |
On |
Off |
|
EE00h |
On |
On |
Off |
On |
On |
On |
|
INTERRUPT SELECT | |||
|
IRQ |
S2/1 |
S2/2 | |
| » |
IRQ2 |
Off |
Off |
|
IRQ3 |
Off |
On | |
|
IRQ6 |
On |
Off | |
|
IRQ7 |
On |
On | |
|
SHARED RAM | |||
|
Size |
S2/3 |
S2/4 | |
| » |
16KB |
Off |
On |
|
8KB |
Off |
Off | |
|
32KB |
On |
Off | |
|
64KB |
On |
On | |
|
DATA TRANSFER RATE | ||
|
Rate |
S2/5 | |
| » |
16Mbps |
On |
|
4Mbps |
Off | |
|
I/O ADDRESS SELECT | ||
|
Address |
S2/6 | |
| » |
A20 - A23h |
Off |
|
A24 - A27h |
On | |
|
CABLE TYPE | ||||
|
Type |
JP1 |
JP2 |
JP3 |
JP4 |
|
Thick Ethernet |
Open |
Open |
Open |
Open |
|
Unshielded twisted pair |
Closed |
Closed |
Closed |
Closed |
