IMC NETWORKS CORPORATION

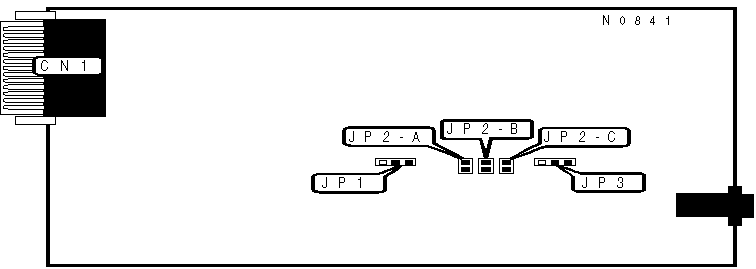

PCNIC (PC/AT)
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
AUI Tranceiver RG-58A/U 50ohm coaxial RG-59A/U 75ohm coaxial RG-62A/U 93ohm coaxial |
|
Boot ROM |
Not available |
|
CABLE TYPE SELECTION | ||||
|
Cable Type |
JP3 A |
JP3 B |
JP3 C |
JP3 D |
|
Thin (BNC) |
pins 2 & 3 closed |
pins 2 & 3 closed |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
Thick (AUI) |
pins 1 & 2 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
COAXIAL CABLE TYPE SELECTION | ||
|
Coaxial Cable Type |
JP1 |
JP2 |
|
RG-58A/U 50ohm coaxial |
pins 3 & 4 closed |
pins 7 & 8 closed |
|
RG-59A/U 75ohm coaxial |
pins 5 & 6 closed |
pins 5 & 6 closed |
|
RG-62A/U 93ohm coaxial |
pins 7 & 8 closed |
pins 1 & 2 closed |
|
BASE I/O ADDRESS SELECTION | ||||||
|
Address |
JP0 A |
JP0 B |
JP0 C |
JP0 D |
JP0 E |
JP0 F |
|
200 |
Closed |
Closed |
Closed |
Closed |
Closed |
Closed |
|
208 |
Closed |
Closed |
Closed |
Closed |
Closed |
Open |
|
210 |
Closed |
Closed |
Closed |
Closed |
Open |
Closed |
|
218 |
Closed |
Closed |
Closed |
Closed |
Open |
Open |
|
220 |
Closed |
Closed |
Closed |
Open |
Closed |
Closed |
|
228 |
Closed |
Closed |
Closed |
Open |
Closed |
Open |
|
230 |
Closed |
Closed |
Closed |
Open |
Open |
Closed |
|
238 |
Closed |
Closed |
Closed |
Open |
Open |
Open |
|
BASE I/O ADDRESS SELECTION CON’T | ||||||
|
Address |
JP0 A |
JP0 B |
JP0 C |
JP0 D |
JP0 E |
JP0 F |
|
240 |
Closed |
Closed |
Open |
Closed |
Closed |
Closed |
|
248 |
Closed |
Closed |
Open |
Closed |
Closed |
Open |
|
250 |
Closed |
Closed |
Open |
Closed |
Open |
Closed |
|
258 |
Closed |
Closed |
Open |
Closed |
Open |
Open |
|
260 |
Closed |
Closed |
Open |
Open |
Closed |
Closed |
|
268 |
Closed |
Closed |
Open |
Open |
Closed |
Open |
|
270 |
Closed |
Closed |
Open |
Open |
Open |
Closed |
|
278 |
Closed |
Closed |
Open |
Open |
Open |
Open |
|
280 |
Closed |
Open |
Closed |
Closed |
Closed |
Closed |
|
288 |
Closed |
Open |
Closed |
Closed |
Closed |
Open |
|
290 |
Closed |
Open |
Closed |
Closed |
Open |
Closed |
|
298 |
Closed |
Open |
Closed |
Closed |
Open |
Open |
|
2A0 |
Closed |
Open |
Closed |
Open |
Closed |
Closed |
|
2A8 |
Closed |
Open |
Closed |
Open |
Closed |
Open |
|
2B0 |
Closed |
Open |
Closed |
Open |
Open |
Closed |
|
2B8 |
Closed |
Open |
Closed |
Open |
Open |
Open |
|
2C0 |
Closed |
Open |
Open |
Closed |
Closed |
Closed |
|
2C8 |
Closed |
Open |
Open |
Closed |
Closed |
Open |
|
2D0 |
Closed |
Open |
Open |
Closed |
Open |
Closed |
|
2D8 |
Closed |
Open |
Open |
Closed |
Open |
Open |
|
2E0 |
Closed |
Open |
Open |
Open |
Closed |
Closed |
|
2E8 |
Closed |
Open |
Open |
Open |
Closed |
Open |
|
2F0 |
Closed |
Open |
Open |
Open |
Open |
Closed |
|
2F8 |
Closed |
Open |
Open |
Open |
Open |
Open |
|
300 |
Open |
Closed |
Closed |
Closed |
Closed |
Closed |
|
308 |
Open |
Closed |
Closed |
Closed |
Closed |
Open |
|
310 |
Open |
Closed |
Closed |
Closed |
Open |
Closed |
|
318 |
Open |
Closed |
Closed |
Closed |
Open |
Open |
|
320 |
Open |
Closed |
Closed |
Open |
Closed |
Closed |
|
328 |
Open |
Closed |
Closed |
Open |
Closed |
Open |
|
330 |
Open |
Closed |
Closed |
Open |
Open |
Closed |
|
338 |
Open |
Closed |
Closed |
Open |
Open |
Open |
|
340 |
Open |
Closed |
Open |
Closed |
Closed |
Closed |
|
348 |
Open |
Closed |
Open |
Closed |
Closed |
Open |
|
350 |
Open |
Closed |
Open |
Closed |
Open |
Closed |
|
358 |
Open |
Closed |
Open |
Closed |
Open |
Open |
|
360 |
Open |
Closed |
Open |
Open |
Closed |
Closed |
|
368 |
Open |
Closed |
Open |
Open |
Closed |
Open |
|
370 |
Open |
Closed |
Open |
Open |
Open |
Closed |
|
378 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
380 |
Open |
Open |
Closed |
Closed |
Closed |
Closed |
|
388 |
Open |
Open |
Closed |
Closed |
Closed |
Open |
|
390 |
Open |
Open |
Closed |
Closed |
Open |
Closed |
|
398 |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
BASE I/O ADDRESS SELECTION CON’T | ||||||
|
Address |
JP0 A |
JP0 B |
JP0 C |
JP0 D |
JP0 E |
JP0 F |
|
3A0 |
Open |
Open |
Closed |
Open |
Closed |
Closed |
|
3A8 |
Open |
Open |
Closed |
Open |
Closed |
Open |
|
3B0 |
Open |
Open |
Closed |
Open |
Open |
Closed |
|
3B8 |
Open |
Open |
Closed |
Open |
Open |
Open |
|
3C0 |
Open |
Open |
Open |
Closed |
Closed |
Closed |
|
3C8 |
Open |
Open |
Open |
Closed |
Closed |
Open |
|
3D0 |
Open |
Open |
Open |
Closed |
Open |
Closed |
|
3D8 |
Open |
Open |
Open |
Closed |
Open |
Open |
|
3E0 |
Open |
Open |
Open |
Open |
Closed |
Closed |
|
3E8 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
3F0 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
3F8 |
Open |
Open |
Open |
Open |
Open |
Open |
