NETWORK DEVELOPMENT CORPORATION

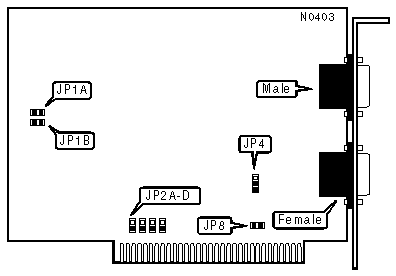

MEGANET STATION BOARD
|
NIC Type |
Device Network Architecture (DNA) |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear bus |
|
Wiring Type |
Shielded twisted pair Unshielded twisted pair (1 male, 1 female DB-9 connector) |
|
Boot ROM |
Available (Permanently installed) |
|
I/O BASE ADDRESS | |||
|
Address |
JP1A |
JP1B | |
| » |
2E0h |
Open |
Open |
|
2E8h |
Open |
Closed | |
|
3E0h |
Closed |
Open | |
|
3E8h |
Closed |
Closed | |
|
INTERRUPT REQUEST | |||||
|
IRQ |
JP2A |
JP2B |
JP2C |
JP2D | |
|
2 |
Closed |
Open |
Open |
Open | |
|
3 |
Open |
Closed |
Open |
Open | |
|
4 |
Open |
Open |
Closed |
Open | |
| » |
5 |
Open |
Open |
Open |
Closed |
|
Disabled |
Pins one of JP2A & JP2B closed | ||||
|
REMOTE BOOT | ||
|
Setting |
JP4 | |
| » |
Disabled |
Pins 1 & 2 closed |
|
Enabled |
Pins 2 & 3 closed | |
|
Note:With remote boot enabled the card will boot from the Meganet Master Board instead of a local drive. | ||
|
SLOT EIGHT ENABLE | ||
|
Setting |
JP8 | |
| » |
Disabled |
Closed |
|
Enabled |
Open | |
|
Note:If the card is installed in slot 8 of an IBM XT or compatible this option must be enabled. | ||
