NETWORTH, INC.
UTP32B
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit EISA |
|
Topology |
Linear Bus |
|
Wiring Type |
Unshielded twisted pair AUI transceiver via DB-15 |
|
Boot ROM |
Available |
|

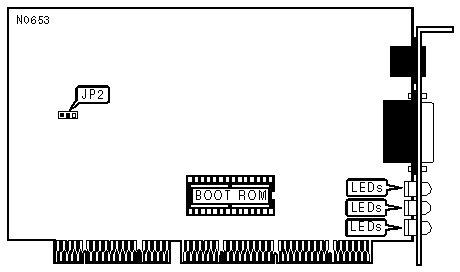

COMPATIBILITY CONFIGURATION | ||
|
Mode |
JP2 | |
| » |
Compatibility mode |
Pins 1 & 2 closed |
|
Normal operation |
Pins 2 & 3 closed | |
|
Note:Compatibility mode should be enabled when the card is installed in main board slot 0, or if the system the card is installed in utilizes an earlier model Intel processor. | ||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Data is being received |
|
LED1 |
Green |
Off |
Data is not being received |
|
LED2 |
Red |
On |
Twisted pair reversed polarity, card compensating |
|
LED2 |
Red |
Off |
Twisted pair proper polarity/10BaseT not in use |
|
LED3 |
Green |
On |
Data is being transmitted |
|
LED3 |
Green |
Off |
Data is not being transmitted |
|
LED4 |
Yellow |
On |
10BaseT port in use |
|
LED4 |
Yellow |
Off |
10BaseT port not in use |
|
LED5 |
Green |
On |
Link integrity exists |
|
LED5 |
Green |
Off |
Link integrity broken |
|
LED6 |
Yellow |
On |
Collision detected in network |
|
LED6 |
Yellow |
Off |
No collisions detected in network |
|
Note:LED5 is only functional when link integrity is enabled | |||
