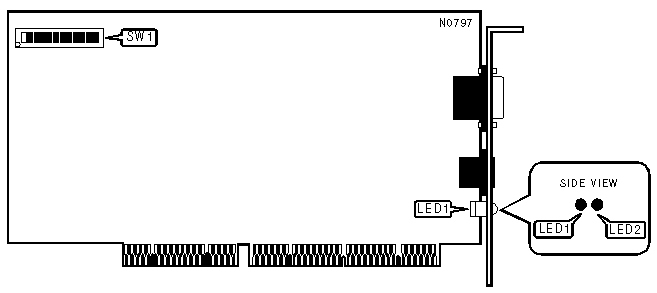

NETWORTH, INC.
UBUTPTRA TOKEN RING
|
NIC Type: |
Token-Ring |
|
Transfer Rate: |
4/16Mbps |
|
Data Bus: |
32-bit EISA, 16-bit ISA, or 8-bit ISA |
|
Topology: |
Ring |
|
Wiring Type |
Shielded twisted pair Unshielded twisted pair |
|
Boot ROM |
Available |
|
I/O ADDRESS | ||
|
Address |
SW1/1 | |
| » |
A20h |
Off |
|
A24h |
On | |
|
DATA TRANSFER RATE | ||
|
RATE |
SW1/2 | |
| » |
16Mbps |
On |
|
4Mbps |
Off | |
|
SHARED RAM SIZE | |||
|
Setting |
SW1/3 |
SW1/4 | |
| » |
16KB |
On |
Off |
|
8KB |
Off |
Off | |
|
32KB |
Off |
On | |
|
64KB |
On |
On | |
|
INTERRUPT SELECT | |||
|
IRQ |
SW1/5 |
SW1/6 | |
| » |
IRQ9 (IRQ2 for 8-bit ISA) |
Off |
Off |
|
IRQ3 |
On |
Off | |
|
IRQ6 |
Off |
On | |
|
IRQ7 |
On |
On | |
|
BOOT ROM ADDRESS | |||||||
|
Address |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 |
SW1/11 |
SW1/12 | |
| » |
CC000h |
Off |
On |
On |
Off |
Off |
On |
|
C0000h |
Off |
Off |
Off |
Off |
Off |
On | |
|
C2000h |
On |
Off |
Off |
Off |
Off |
On | |
|
C4000h |
Off |
On |
Off |
Off |
Off |
On | |
|
C6000h |
On |
On |
Off |
Off |
Off |
On | |
|
C8000h |
Off |
Off |
On |
Off |
Off |
On | |
|
CA000h |
On |
Off |
On |
Off |
Off |
On | |
|
CE000h |
On |
On |
On |
Off |
Off |
On | |
|
D0000h |
Off |
Off |
Off |
On |
Off |
On | |
|
D2000h |
On |
Off |
Off |
On |
Off |
On | |
|
D4000h |
Off |
On |
Off |
On |
Off |
On | |
|
D6000h |
On |
On |
Off |
On |
Off |
On | |
|
D8000h |
Off |
Off |
On |
On |
Off |
On | |
|
DA000h |
On |
Off |
On |
On |
Off |
On | |
|
DC000h |
Off |
On |
On |
On |
Off |
On | |
|
DE000h |
On |
On |
On |
On |
Off |
On | |
|
DIAGNOSTIC LEDS | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
16Mbps data rate enabled |
|
LED1 |
Green |
Off |
4Mbps data rate enabled |
|
LED2 |
Yellow |
On |
Data is being transmitted or received |
|
LED2 |
Yellow |
Off |
Data is not being transmitted or received |
