MADGE NETWORKS, LTD.

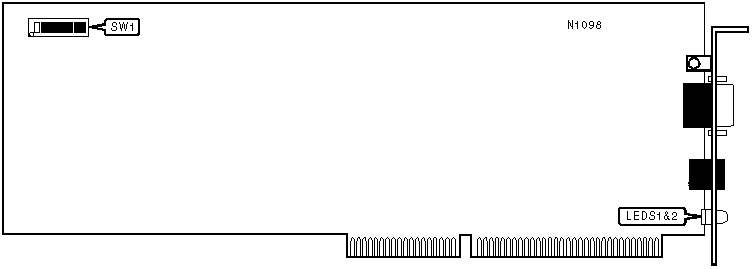

SMART 100 AT RINGNODE FOR COPPER CABLING
|
NIC Type |
FDDI |
|
Transfer Rate |
100Mbps |
|
Data Bus |
32-bit EISA |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair Unshielded twisted pair |
|
Boot ROM |
Available (location is unidentified) |
|
BASE I/O ADDRESS SELECTION | ||
|
Address |
SW1/1 |
SW1/2 |
|
0A20h |
On |
On |
|
1A20h |
Off |
On |
|
2A20h |
On |
Off |
|
3A20h |
Off |
Off |
|
INTERRUPT SELECTION | |||
|
IRQ |
SW1/6 |
SW1/7 |
SW1/8 |
|
Invalid |
On |
On |
On |
|
IR/FONT> |
On |
Off |
Off |
|
IRQ3 |
On |
On |
Off |
|
IRQ7 |
On |
Off |
On |
|
IRQ10 |
Off |
On |
On |
|
IRQ11 |
Off |
On |
Off |
|
IRQ15 |
Off |
Off |
On |
|
Invalid |
Off |
Off |
Off |
|
REMOTE BOOTING CONFIGURATION | |
|
Select |
SW1/3 |
|
Disabled |
Off |
|
Enabled |
On |
|
MMIO CONFIGURATION | |
|
Select |
SW1/4 |
|
Enabled |
On |
|
Disabled |
Off |
|
BUS TIMING CONFIGURATION | |
|
Select |
SW1/5 |
|
Normal |
On |
|
Alternative |
Off |
|
DIAGNOSTIC LED(S) | |||
|
LEDS |
Color |
Status |
Condition |
|
LED1 |
Yellow |
On |
Network connection is good |
|
LED1 |
Yellow |
Off |
Network connection is broken |
|
LED2 |
Green |
On |
Cable connection is good |
|
LED2 |
Green |
Off |
Cable connection is broken |
