MOTOROLA, INC.
6520/6560 MPROUTER HUB CARD
|
NIC Type |
Ethernet Hub |
|
I/O Options |
Daisy-chain connector |
|
Network Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Star |
|
Wiring Type |
Unshielded twisted pair |
|
Boot ROM |
Not available |
|

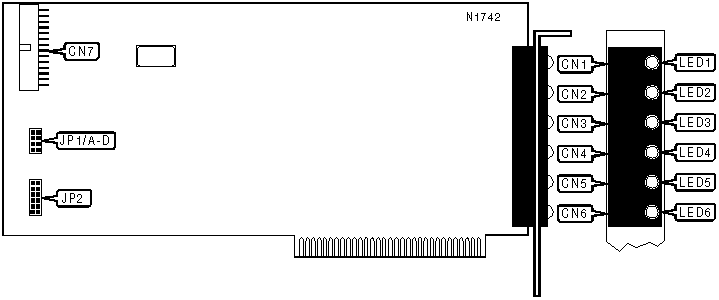

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Unshielded twisted pair port 1 |
CN1 |
Unshielded twisted pair port 5 |
CN5 |
|
Unshielded twisted pair port 2 |
CN2 |
Unshielded twisted pair port 6 |
CN6 |
|
Unshielded twisted pair port 3 |
CN3 |
Daisy-chain connector |
CN7 |
|
Unshielded twisted pair port 4 |
CN4 | ||
|
Note:Up to four hub cards may be connected via the daisy-chain connector. | |||
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
JP1/D |
Closed |
| » |
Factory configured - do not alter |
JP2 |
Open |
|
BASE I/O ADDRESS | ||||
|
Setting |
Slot Installed |
JP1/A |
JP1/B |
JP1/C |
|
300h |
8 |
Closed |
Closed |
Closed |
|
310h |
7 |
Open |
Closed |
Closed |
|
320h |
6 |
Closed |
Open |
Closed |
|
330h |
5 |
Open |
Open |
Closed |
|
340h |
4 |
Closed |
Closed |
Open |
|
350h |
3 |
Open |
Closed |
Open |
|
360h |
2 |
Closed |
Open |
Open |
|
370h |
1 |
Open |
Open |
Open |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Unidentified |
On |
Network connection on Port 1 is good, or self-test in progress |
|
LED1 |
Unidentified |
Off |
Network connection on Port 1 is broken |
|
LED2 |
Unidentified |
On |
Network connection on Port 2 is good, or self-test in progress |
|
LED2 |
Unidentified |
Off |
Network connection on Port 2 is broken |
|
LED3 |
Unidentified |
On |
Network connection on Port 3 is good, or self-test in progress |
|
LED3 |
Unidentified |
Off |
Network connection on Port 3 is broken |
|
LED4 |
Unidentified |
On |
Network connection on Port 4 is good, or self-test in progress |
|
LED4 |
Unidentified |
Off |
Network connection on Port 4 is broken |
|
LED5 |
Unidentified |
On |
Network connection on Port 5 is good, or self-test in progress |
|
LED5 |
Unidentified |
Off |
Network connection on Port 5 is broken |
|
LED6 |
Unidentified |
On |
Network connection on Port 6 is good, or self-test in progress |
|
LED6 |
Unidentified |
Off |
Network connection on Port 6 is broken |
|
MISCELLANEOUS TECHNICAL NOTE |
|
This card is designed for use in Motorola’s 6520/6560 MPRouter system and will not function in another system. See documents M3596 and M3597 for more information. |
