RAD DATA COMMUNICATIONS

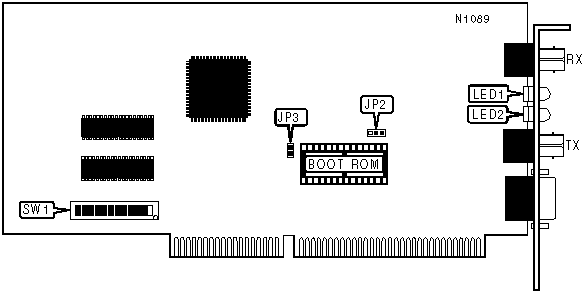

TRIC-FO (REV. 1.00)
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
Shielded twisted pair Fiber optic cable |
|
Boot ROM |
Available |
|
CABLE TYPE SELECTION | |
|
Cable Type |
SW1/12 |
|
Shielded twisted pair |
Off |
|
Fiber optic cable |
On |
|
BASE I/O ADDRESS SELECTION | ||
|
Address |
SW1/1 |
SW1/2 |
|
A00h |
On |
On |
|
A20h |
Off |
On |
|
A40h |
On |
Off |
|
A60h |
Off |
Off |
|
INTERRUPT SELECTION | ||
|
IRQ |
SW1/3 |
SW1/4 |
|
IRQ3 |
On |
On |
|
IRQ9 |
Off |
On |
|
IRQ10 |
On |
Off |
|
IRQ11 |
Off |
Off |
|
DMA CHANNEL SELECTION | ||
|
Channel |
SW1/7 |
SW1/8 |
|
0 |
On |
On |
|
5 |
Off |
On |
|
6 |
On |
Off |
|
7 |
Off |
Off |
|
ROM ADDRESS | ||
|
Address |
SW1/5 |
SW1/6 |
|
CC000h |
On |
On |
|
D0000h |
Off |
On |
|
D8000h |
On |
Off |
|
DC000h |
Off |
Off |
|
BOOT ROM CONNFIGURATION | |
|
Select |
SW1/9 |
|
Disabled |
On |
|
Enabled |
Off |
|
BUS SPEED CONFIGURATION | |
|
Speed |
SW1/10 |
|
4Mbps |
Off |
|
16Mbps |
On |
|
ROM/RAM CONFIGURATION | |
|
Select |
SW1/11 |
|
ROM-based LLC |
On |
|
RAM-based MAC-LLC |
Off |
|
BIA/RPL ROM CONFIGURATION | |
|
Select |
JP3 |
|
Enabled |
Closed |
|
Disabled |
Open |
|
DIAGNOSTIC LED(S) | ||
|
LED |
Status |
Condition |
|
LED1 |
On |
Cable connection is good |
|
LED1 |
Off |
Cable connection is broken |
|
LED2 |
On |
Network connection is good |
|
LED2 |
Off |
Network connection is broken |
|
TECHNICAL NOTE |
|
Note: The significance of JP2 is unidentified. |
