PUREDATA
PDE8023-32CT
|
NIC Type |
Ethernet |
|
Network Transfer Rate |
10Mbps |
|
Data Bus |
32-bit EISA |
|
Topology |
Linear Bus, Star |
|
Wiring Type |
Unshielded twisted pair RG-58A/U 50ohm coaxial |
|
Boot ROM |
Available |
|

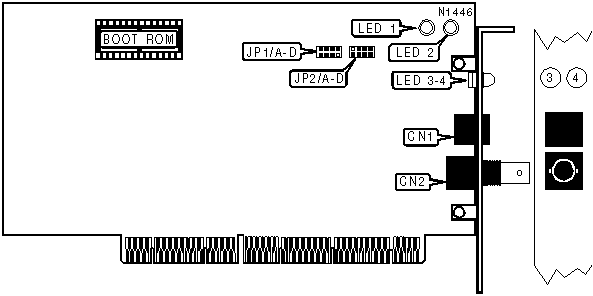

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
RJ-45/10BASE-T connector |
RG-58A/U 50ohm coaxial/10BASE2 connector |
CN2 | |
|
WIRING TYPE SELECTION | ||||
|
Setting |
JP2/A |
JP2/B |
JP2/C |
JP2/D |
|
Software selectable |
Closed |
Open |
Open |
Open |
|
10BASE-T |
Open |
Closed |
Open |
Open |
|
10BASE5 |
Open |
Open |
Closed |
Open |
|
10BASE2 |
Open |
Open |
Open |
Closed |
|
CARD SELECTION | |||||
|
Setting |
JP1/A |
JP1/B |
JP1/C |
JP1/D | |
| » |
1 |
Closed |
Open |
Open |
Open |
|
2 |
Open |
Closed |
Open |
Open | |
|
3 |
Open |
Open |
Closed |
Open | |
|
4 |
Open |
Open |
Open |
Closed | |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED 1 |
Red |
On |
Network collision detected |
|
LED 1 |
Red |
Off |
Network collision not detected |
|
LED 2 |
Green |
On |
Link integrity is good |
|
LED 2 |
Green |
Off |
Link integrity is broken |
|
LED 3/4 |
Green |
On |
Adapter receiving data |
|
LED 3/4 |
Green |
Off |
Adapter not receiving data |
|
LED 3/4 |
Red |
On |
Adapter communicating with host |
|
LED 3/4 |
Red |
Off |
Adapter not communicating |
