RNS
2340TX
|
NIC Type |
Ethernet |
|
Network Transfer Rate |
100Mbps/10Mbps |
|
Data Bus |
32-bit PCI |
|
Topology |
Star |
|
Wiring Type |
Unshielded twisted pair |
|
Boot ROM |
Not available |
|

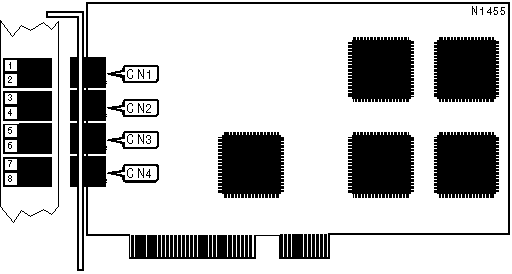

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Unshielded twisted pair - Port 1 |
CN1 |
Unshielded twisted pair - Port 3 |
CN3 |
|
Unshielded twisted pair - Port 2 |
CN2 |
Unshielded twisted pair - Port 4 |
CN4 |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED 1 |
Green |
Off |
Adapter is not receiving/transmitting data on port 1 |
|
LED 1 |
Green |
On |
Adapter is receiving/transmitting data on port 1 |
|
LED 2 |
Yellow |
Off |
Link integrity broken on port 1 |
|
LED 2 |
Yellow |
On |
Link integrity good on port 1 |
|
LED 3 |
Green |
Off |
Adapter is not receiving/transmitting data on port 2 |
|
LED 3 |
Green |
On |
Adapter is receiving/transmitting data on port 2 |
|
LED 4 |
Yellow |
Off |
Link integrity broken on port 2 |
|
LED 4 |
Yellow |
On |
Link integrity good on port 2 |
|
LED 5 |
Green |
Off |
Adapter is not receiving/transmitting data on port 3 |
|
LED 5 |
Green |
On |
Adapter is receiving/transmitting data on port 3 |
|
LED 6 |
Yellow |
Off |
Link integrity broken on port 3 |
|
LED 6 |
Yellow |
On |
Link integrity good on port 3 |
|
LED 7 |
Green |
Off |
Adapter is not receiving/transmitting data on port 4 |
|
LED 7 |
Green |
On |
Adapter is receiving/transmitting data on port 4 |
|
LED 8 |
Yellow |
Off |
Link integrity broken on port 4 |
|
LED 8 |
Yellow |
On |
Link integrity good on port 4 |
