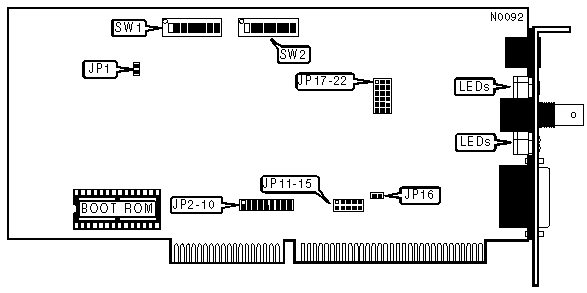

THOMAS-CONRAD CORPORATION
TC5043-TIO
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8/16-bit ISA |
|
Topology |
Star Linear Bus |
|
Wiring Type |
Unshielded twisted pair Shielded twisted pair RG58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Available |
|
CABLE TYPE | |||
|
Type |
JP1 |
JP16 |
JP17 - JP22 |
|
Shielded/Unshielded twisted pair |
Closed |
Open |
Pins 1 & 2 Closed |
|
RG-58A/U 50ohm |
Open |
Closed |
Pins 1 & 2 Closed |
|
AUI transceiver via DB-15 port |
Open |
Open |
Pins 2 & 3 Closed |
|
INTERRUPT REQUEST | ||||||||||
|
IRQ |
JP2 |
JP3 |
JP4 |
JP5 |
JP6 |
JP7 |
JP8 |
JP9 |
JP10 | |
| » |
3 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
4 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open | |
|
12 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
15 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
DRIVER TYPE | ||
|
Driver |
SW1/1 | |
| » |
NE2000 |
On |
|
NE1000 |
Off | |
|
TIMING COMPATIBILITY | ||
|
Mode |
SW1/2 | |
| » |
Normal |
On |
|
C & T |
Off | |
|
Note: The Compaq portable 286, IBM PS/2 Model 30-286 & any computer utilizing a C & T chipset,must be set to C & T timing compatibility.
| ||
|
BUS SPEED | ||||
|
Speed |
SW1/3 |
SW1/4 |
SW1/5 | |
| » |
Normal |
Off |
Off |
Off |
|
6/8MHz |
Off |
Off |
On | |
|
10MHz |
Off |
On |
Off | |
|
12/16MHz |
On |
Off |
Off | |
|
I/O BASE ADDRESS | ||||
|
I/O Address |
SW2/1 |
SW2/2 |
SW2/3 | |
| » |
300h |
On |
Off |
Off |
|
100h |
On |
On |
On | |
|
120h |
On |
On |
Off | |
|
140h |
On |
Off |
On | |
|
320h |
Off |
On |
On | |
|
340h |
Off |
On |
Off | |
|
360h |
Off |
Off |
On | |
|
BOOT ROM ADDRESS | ||||
|
Address |
SW2/4 |
SW2/5 |
SW2/6 | |
| » |
D000h |
Off |
On |
On |
|
C400h |
On |
On |
Off | |
|
C800h |
On |
Off |
On | |
|
CC00h |
On |
Off |
Off | |
|
D400h |
Off |
On |
Off | |
|
D800h |
Off |
Off |
On | |
|
DC00h |
Off |
Off |
Off | |
|
BOOT ROM | ||
|
Setting |
SW2/7 | |
| » |
Disabled |
Off |
|
Enabled |
On | |
|
LINK INTEGRITY TEST | ||
|
Setting |
SW2/8 | |
| » |
Enabled |
Off |
|
Disabled |
On | |
|
Note:Link Integrity is only used with 10Base-T wiring. When using an AUI transciever, the test should be disabled. | ||
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Yellow |
On |
Data is being transmitted |
|
LED1 |
Yellow |
Off |
Data is not being transmitted |
|
LED2 |
Green |
On |
Data is being received |
|
LED2 |
Green |
Off |
Data is not being received |
|
LED3 |
Yellow |
Blinking |
Collision detected on network |
|
LED3 |
Yellow |
Off |
No collisions detected on network |
|
LED4 |
Green |
On |
10BASE-T network connection is good |
|
LED4 |
Green |
Off |
10BASE-T network connection is broken |
|
FACTORY CONFIGURED SETTINGS - DO NOT ALTER | |
|
Jumper |
Setting |
|
JP11 |
Unused |
|
JP12 |
Unused |
|
JP13 |
Unused |
|
JP14 |
Unused |
|
JP15 |
Unused |
