STANDARD MICROSYSTEMS CORPORATION

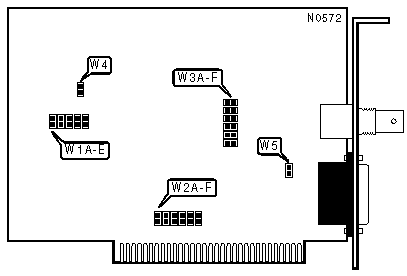

WD8003E
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Linear Bus |
|
Wiring Type |
RG-58A/U 50ohm coaxial AUI transceiver via DB-15 port |
|
Boot ROM |
Not Available |
|
COMPATIBILITY MODE | |
|
Setting |
W1A |
|
Wait states disnabled |
Open |
|
Wait states enabled (6MHz AT) |
Closed |
|
Note:This jumper is ignored in an XT-class machine. | |
|
I/O BASE ADDRESS | |||||
|
Address |
W1B |
W1C |
W1D |
W1E | |
| » |
280h |
Closed |
Closed |
Open |
Closed |
|
2A0h |
Open |
Closed |
Open |
Closed | |
|
2C0h |
Closed |
Open |
Open |
Closed | |
|
2E0h |
Open |
Open |
Open |
Closed | |
|
300h |
Closed |
Closed |
Closed |
Open | |
|
320h |
Open |
Closed |
Closed |
Open | |
|
340h |
Closed |
Open |
Closed |
Open | |
|
INTERRUPT SETTINGS | |||||||
|
IRQ |
W2A |
W2B |
W2C |
W2D |
W2E |
W2F | |
|
2 |
Closed |
Open |
Open |
Open |
Open |
Open | |
| » |
3 |
Open |
Closed |
Open |
Open |
Open |
Open |
|
4 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
6 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
CABLE TYPE | ||
|
Type |
W3A-F | |
| » |
RG-58A/U 50ohm coaxial |
Closed |
|
AUI transceiver via DB-15 port |
Open | |
|
ETHERNET VERSION | ||
|
Version |
W4 | |
| » |
10Base2 (for thin Ethernet) or IEEE 802.3 version 2 (for thick Ethernet) |
Open |
|
IEEE 802.3 version 1 (for thick Ethernet) |
Closed | |
|
SEGMENT LENGTH | ||
|
Maximum Length |
W5 | |
| » |
185 meters |
Closed |
|
300 meters |
Open | |
|
Note:Segment length is the total length of cable between the two farthest cards on the segment. Each card on the segment must have this option set the same. | ||
