SILCOM MANUFACTURING TECHNOLOGY, INC.

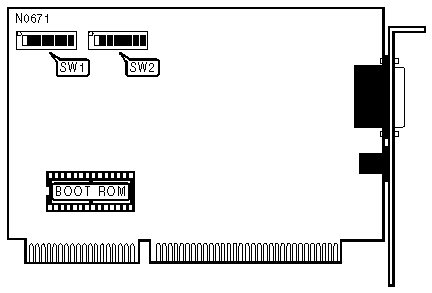

TR DIRECT/BLUE ISA
|
NIC Type |
Token Ring |
|
Transfer Rate |
4/16Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Ring |
|
Wiring Type |
AUI transceiver via DB-15 port Shielded twisted pair Unshielded twisted pair |
|
Boot ROM |
Available |
|
ADAPTER SELECT | ||
|
Setting |
SW2/6 | |
| » |
Primary A20 |
Off |
|
Secondary A24 |
On | |
|
BUS WIDTH CONFIGURATION | ||
|
BUS Width |
SW2/7 | |
| » |
Auto sense mode |
Off |
|
Force 8-bit |
On | |
|
FACTORY CONFIGURED SETTINGS | |
|
Switch |
Setting |
|
SW1/7 |
Off |
|
SW1/8 |
Off |
|
SW2/8 |
Off |
|
INTERRUPT SELECTION | |||
|
IRQ |
SW2/1 |
SW2/2 | |
| » |
IRQ2 |
Off |
Off |
|
IRQ3 |
Off |
On | |
|
IRQ6 (diskless only) |
On |
Off | |
|
IRQ7 |
On |
On | |
|
NETWORK SPEED | ||
|
Speed |
SW2/5 | |
| » |
4Mbps |
Off |
|
16Mbps |
On | |
|
Note:All cards on a segment must have this option set the same. | ||
|
RAM PAGE SIZE | |||
|
Page Size |
SW2/3 |
SW2/3 | |
| » |
16KB |
Off |
On |
|
8KB |
Off |
Off | |
|
32KB |
On |
Off | |
|
64KB |
On |
On | |
|
ROM ADDRESS | |||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
| » |
CC00h |
On |
Off |
Off |
On |
On |
Off |
|
C000h |
On |
Off |
Off |
Off |
Off |
Off | |
|
C200h |
On |
Off |
Off |
Off |
Off |
On | |
|
C400h |
On |
Off |
Off |
Off |
On |
Off | |
|
C600h |
On |
Off |
Off |
On |
On |
On | |
|
C800h |
On |
Off |
Off |
On |
Off |
Off | |
|
CA00h |
On |
Off |
Off |
On |
Off |
On | |
|
CEOOh |
On |
Off |
Off |
On |
On |
On | |
|
D000h |
On |
Off |
On |
Off |
Off |
Off | |
|
DC00h |
On |
Off |
On |
On |
On |
Off | |
