TRANSITION ENGINEERING, INC.
E-TBT-CHB-2012-M/E-TBT-CHB-2012-S
|
NIC Type: |
Ethernet |
|
Transfer Rate: |
10Mbps |
|
Data Bus: |
16-bit ISA |
|
Topology: |
Star |
|
Wiring Type |
AUI transceiver via 50-pin port |
|
Boot ROM |
Not available |
|

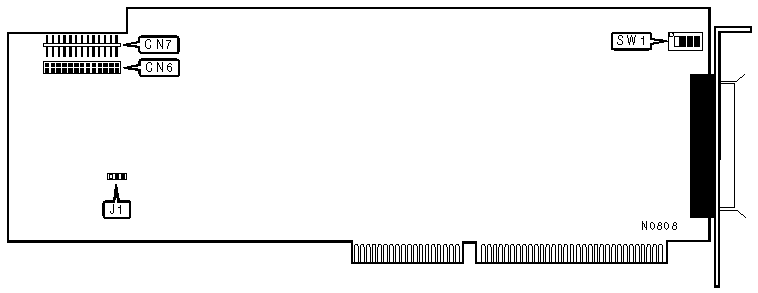

INTERRUPT SELECTION | ||
|
Setting |
J1 | |
| » |
IRQ is software configured |
Pins 2 & 3 closed |
|
IRQ5 |
Pins 1 & 2 closed | |
|
CARD NUMBER | ||||||
|
Card Number |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 | ||
| » |
#0 |
On |
On |
On |
On | |
|
#1 |
On |
On |
On |
Off | ||
|
#2 |
On |
On |
Off |
On | ||
|
#3 |
On |
On |
Off |
Off | ||
|
#4 |
On |
Off |
On |
On | ||
|
#5 |
On |
Off |
On |
Off | ||
|
#6 |
On |
Off |
Off |
On | ||
|
#7 |
On |
Off |
Off |
Off | ||
|
Note (1):SW1 is not installed on the HubServer card. The default setting for the HubServer card is #0. Note (2):The default setting for Expansion Hub cards is #1. If no HubServer card is used, the first Expansion Hub card should be set to #0. All daisy-chained Expansion Hub cards must be sequentially numbered starting at #1. | ||||||
|
CONNECTORS | |
|
Purpose |
Location |
|
Expansion card daisy-chain connector |
CN6 |
|
Expansion card daisy-chain connector |
CN7 |
|
Note (1):The first card of a cluster, usually the HubServer card, must have a termination plug installed on CN7. Note (2):The last card of a cluster must have a termination plug installed on CN6. | |
