STANDARD MICROSYSTEMS CORPORATION
INTERNAL COAX HUB
|
NIC Type |
Arcnet |
|
Transfer Rate |
2.5Mbps |
|
Data Bus |
8-bit ISA |
|
Topology |
Star |
|
Wiring Type |
RG-62A/U 93ohm coaxial |
|
Boot ROM |
Not available |
|

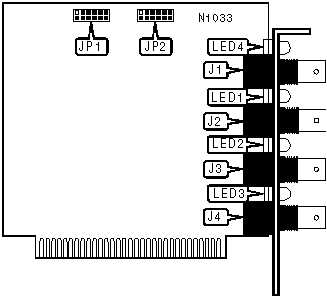

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
RG-62A/U ports 1-4 |
J1 - J4 |
Internal hub connectors |
JP1 & JP2 |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
On |
Data is being transmitted/received on J2 |
|
LED1 |
Green |
Off |
Data is not being transmitted/received on J2 |
|
LED1 |
Green |
Blinking |
Reconfiguration on J2 |
|
LED2 |
Green |
On |
Data is being transmitted/received on J3 |
|
LED2 |
Green |
Off |
Data is not being transmitted/received on J3 |
|
LED2 |
Green |
Blinking |
Reconfiguration on J3 |
|
LED3 |
Green |
On |
Data is being transmitted/received on J4 |
|
LED3 |
Green |
Off |
Data is not being transmitted/received on J4 |
|
LED3 |
Green |
Blinking |
Reconfiguration on J4 |
|
LED4 |
Green |
On |
Data is being transmitted/received on J5 |
|
LED4 |
Green |
Off |
Data is not being transmitted/received on J5 |
|
LED4 |
Green |
Blinking |
Reconfiguration on J5 |
