ZERO ONE NETWORKING

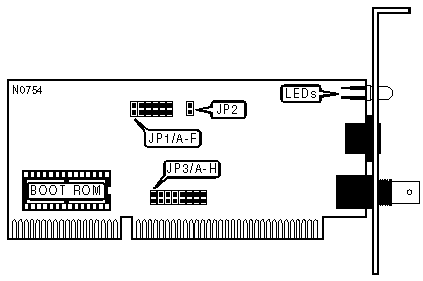

ZOT-N200E2/EC/ET
|
NIC Type |
Ethernet |
|
Transfer Rate |
10Mbps |
|
Data Bus |
16-bit ISA |
|
Topology |
Linear Bus, Star |
|
Wiring Type |
RG-58A/U 50ohm coaxial Unshielded twisted pair |
|
Boot ROM |
Available |
|
BOOT ROM | ||
|
Setting |
JP1/A | |
| » |
Disabled |
Open |
|
Enabled |
Closed | |
|
BASE MEMORY ADDRESS SELECT | ||||
|
Address |
JP1/B |
JP1/C |
JP1/D | |
| » |
C8000h |
Open |
Open |
Open |
|
C4000h |
Closed |
Closed |
Open | |
|
CC000h |
Open |
Open |
Closed | |
|
D0000h |
Open |
Closed |
Open | |
|
D4000h |
Open |
Closed |
Closed | |
|
D8000h |
Closed |
Open |
Open | |
|
DC000h |
Closed |
Open |
Closed | |
|
E0000h |
Closed |
Closed |
Closed | |
|
I/O ADDRESS SELECT | |||
|
Address |
JP1/E |
JP1/F | |
| » |
300 - 31Fh |
Open |
Open |
|
320 - 33Fh |
Open |
Closed | |
|
340 - 35Fh |
Closed |
Open | |
|
360 - 37Fh |
Closed |
Closed | |
|
INTERRUPT SELECT | |||||||||
|
IRQ |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
JP3/E |
JP3/F |
JP3/G |
JP3/H | |
| » |
IRQ3 |
Open |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
|
IRQ2 |
Closed |
Open |
Open |
Open |
Open |
Open |
Open |
Open | |
|
IRQ4 |
Open |
Open |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ10 |
Open |
Open |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ11 |
Open |
Open |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ12 |
Open |
Open |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
IRQ15 |
Open |
Open |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
SYSTEM COMPATIBILITY | ||
|
System |
JP2 | |
| » |
Fully IBM compatible |
Closed |
|
Other |
Open | |
|
DIAGNOSTIC LEDS | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Green |
Off |
Data is not being transmitted/received via BNC port |
|
LED1 |
Green |
On |
Data is being transmitted/received via BNC port |
|
LED2 |
Red |
Off |
Network UTP connection is broken |
|
LED2 |
Red |
On |
Network UTP connection is good |
