WESTERN DIGITAL CORPORATION
ETHERCARD PLUS
|
NIC Type: |
Ethernet |
|
Transfer Rate: |
10Mbps |
|
Data Bus: |
8-bit ISA |
|
Topology: |
Linear Bus Star |
|
Wiring Type |
AUI transceiver via DB-15 port RG58A/U 50ohm coaxial |
|
Boot ROM |
Not available |
|

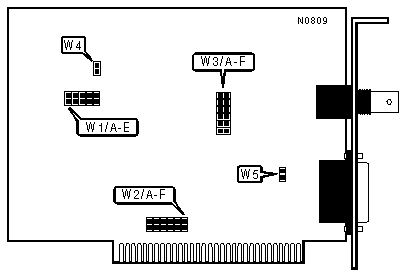

I/O ADDRESS | |||||
|
Address |
W1/Jumper B |
W1/Jumper C |
W1/Jumper D |
W1/Jumper E | |
| » |
280h |
Closed |
Closed |
Open |
Closed |
|
200h |
Closed |
Closed |
Closed |
Closed | |
|
220h |
Open |
Closed |
Closed |
Closed | |
|
240h |
Closed |
Open |
Closed |
Closed | |
|
260h |
Open |
Open |
Closed |
Closed | |
|
2A0h |
Open |
Closed |
Open |
Closed | |
|
2C0h |
Closed |
Open |
Open |
Closed | |
|
2E0h |
Open |
Open |
Open |
Closed | |
|
300h |
Closed |
Closed |
Closed |
Open | |
|
320h |
Open |
Closed |
Closed |
Open | |
|
340h |
Closed |
Open |
Closed |
Open | |
|
360h |
Open |
Open |
Closed |
Open | |
|
380h |
Closed |
Closed |
Open |
Open | |
|
3A0h |
Open |
Closed |
Open |
Open | |
|
3C0h |
Closed |
Open |
Open |
Open | |
|
3E0h |
Open |
Open |
Open |
Open | |
|
WAIT STATE SELECTION | ||
|
Setting |
W1/Jumper A | |
| » |
8-16MHz |
Open |
|
6MHz |
Closed | |
|
Note:This jumper applies only to PC ATs. | ||
|
INTERRUPT SELECT - W2 | |||||||
|
IRQ |
Jumper A |
Jumper B |
Jumper C |
Jumper D |
Jumper E |
Jumper F | |
| » |
IRQ3 |
Open |
Open |
Open |
Open |
Closed |
Open |
|
IRQ2 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
IRQ4 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
IRQ5 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
IRQ6 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
IRQ7 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
CABLE TYPE - W3 | ||
|
Type |
Jumpers A-F | |
| » |
RG58A/U 50ohm coaxial |
Closed |
|
AUI transceiver via DB-15 port |
Open | |
|
ETHERNET VERSION | ||
|
Setting |
W4 | |
| » |
Ethernet Version 2, IEEE 802.3 |
Open |
|
Ethernet Version 1 |
Closed | |
|
THIN ETHERNET CABLE LENGTH | ||
|
Setting |
W5 | |
| » |
Standard |
Closed |
|
300-meter segment |
Open | |
