EXABYTE CORPORATION
EXB-8205, EXB-8505, EXB-8205XLI
EXB-8505XLI
|
Device Type |
Internal Tape Drive |
|
Interface |
SCSI-2 |
|
Format |
EXATAPE 8mm |
|
Sustained Transfer Rate |
500 KBPS 1 MBPS (compressed - EXB-8205XLI, and EXB-8505XLI only) |
|
Size |
5.25 in. half height |
|

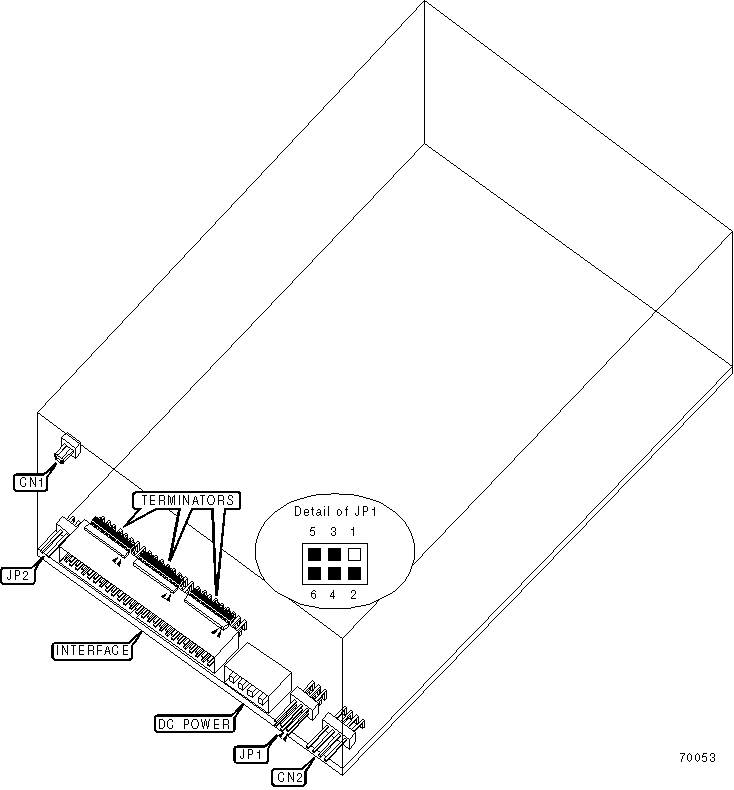

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Ground connector |
CN1 |
Unidentified |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
JP2 |
Unidentified |
|
DRIVE SELECT ID | ||||
|
Drive ID |
JP1/Pins 1 & 2 |
JP1/Pins 3 & 4 |
JP5/Pins 5 & 6 | |
|
0 |
Open |
Open |
Open | |
|
1 |
Closed |
Open |
Open | |
| » |
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open | |
|
4 |
Open |
Open |
Closed | |
|
5 |
Closed |
Open |
Closed | |
|
6 |
Open |
Closed |
Closed | |
|
7 |
Closed |
Closed |
Closed | |
|
MANUFACTURERS RECOMMENDED MEDIA | |||
|
Drive |
Tape |
Capacity Without Compression |
Capacity With Compression |
|
EXB-8205 |
EXATAPE MP 15m |
Unidentified |
0.6GB |
|
EXB-8205 |
EXATAPE MP 54m |
Unidentified |
2.3GB |
|
EXB-8205 |
EXATAPE MP 112m |
Unidentified |
5.0GB |
|
EXB-8505 |
EXATAPE MP 15m |
Unidentified |
1.2GB |
|
EXB-8505 |
EXATAPE MP 54m |
Unidentified |
4.7GB |
|
EXB-8505 |
EXATAPE MP 112m |
Unidentified |
10.0GB |
|
EXB-8205XLI |
EXATAPE MP 15m |
Unidentified |
0.6GB |
|
EXB-8205XLI |
EXATAPE MP 54m |
Unidentified |
2.3GB |
|
EXB-8205XLI |
EXATAPE MP 112m |
Unidentified |
5.0GB |
|
EXB-8205XLI |
EXATAPE MP 160m XL |
3.5GB |
7.0GB |
|
EXB-8505XLI |
EXATAPE MP 15m |
Unidentified |
1.2GB |
|
EXB-8505XLI |
EXATAPE MP 54m |
Unidentified |
4.7GB |
|
EXB-8505XLI |
EXATAPE MP 112m |
Unidentified |
10.0GB |
|
EXB-8505XLI |
EXATAPE MP 160m XL |
7.0GB |
14.0GB |
|
Note: "MP" refers to "metal particle". "XL" refers to "extended length". | |||
|
DIAGNOSTIC LED(S) | |||
|
LED1 (Orange) |
LED2 (Grn/Org) |
LED3 (Green) |
Condition |
|
On |
On |
On |
Power-on self-test start. |
|
On |
Flash 1 |
Off |
Power-on self-test end. |
|
Flash 2 |
Flash 1 |
Off |
Power-on self-test failure. |
|
Off |
Flash 1 |
Off |
Ready - no tape. |
|
Off |
Flash 1 |
On |
Ready - tape. |
|
Off |
Flash 1 |
Flash 3 |
Normal tape motion. |
|
Off |
Flash 1 |
Flash 2 |
High-speed tape motion. |
|
On |
Flash 1 |
On |
SCSI bus reset. |
|
Flash 3 |
Flash 1 |
Off |
Drive error. |
|
Flash 2 |
Flash 1 |
Flash 2 |
Cleaning required. |
|
Note: Flash 1 refers to an irregular flash rate and varies with SCSI bus activity. The LED is off if the drive is not attached to the bus. Flash 2 refers to a fast flash rate at 4 flashes per second. Flash 3 refers to a slow flash rate at 1 flash per second. | |||
