TECMAR
WANGTEK 5525ES (VER. 2)
|
Device Type |
Internal Tape Drive |
|
Interface |
SCSI, SCSI-2 |
|
Format |
QIC-24(read-only) QIC-120, QIC-150, QIC-525 (write) |
|
Sustained Transfer Rate |
200 Kbps |
|
Size |
5.25 in. half height |
|

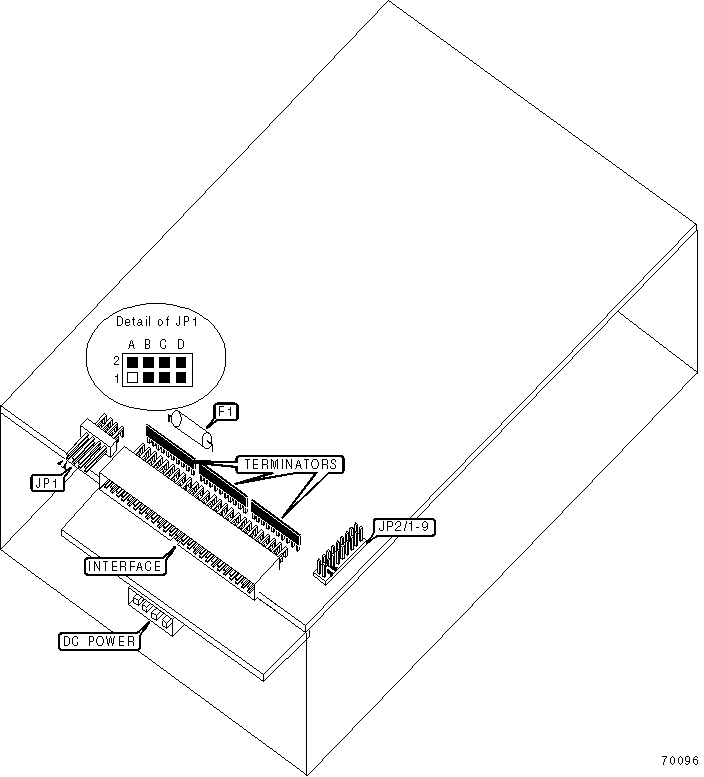

View |
Bottom |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Parity check disabled |
JP1/D |
Open |
|
Parity check enabled |
JP1/D |
Closed | |
| » |
SCSI 2 mode enable |
JP2/1 |
Closed |
|
SCSI 1 mode enabled |
JP2/1 |
Open | |
| » |
Factory configured - do not alter |
JP2/2-8 |
Unidentified |
|
DRIVE SELECT ID | |||
|
Drive ID |
JP1/A |
JP1/B |
JP1/C |
|
0 |
Open |
Open |
Open |
|
1 |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open |
|
4 |
Open |
Open |
Closed |
|
5 |
Closed |
Open |
Closed |
|
6 |
Open |
Closed |
Closed |
|
7 |
Closed |
Closed |
Closed |
|
TERMINATION POWER SELECTION | ||
|
Setting |
F1 | |
| » |
TERMPWR supplied by drive |
1.5 ampere fuse installed |
|
TERMPWR supplied by SCSI interface to drive |
1.5 ampere fuse not installed | |
|
DIAGNOSTIC LED(S) |
|
Note: Function and location of LED(s) is/are unidentified. |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Termination is enabled or disabled via the three terminating resistors (see diagram). |
|
MANUFACTURER’S RECOMMENDED MEDIA | ||
|
Media |
Mode |
Capacity |
|
DC-600A |
QIC-120 |
125MB |
|
DC-6150 |
QIC-150 |
150MB |
|
DC-6250 |
QIC-150 |
250MB |
|
DC-6320 |
QIC-525 |
320MB |
|
DC-6525 |
QIC-525 |
320MB |
