CHINON INDUSTRIES, INC.
CDS-535
|
Device Type |
CD-ROM |
|
Interface |
SCSI |
|
Spin Rate |
2x |
|
Formats Supported |
CD-Audio, CD-XA, High Sierra, ISO 9660, Photo-CD |
|

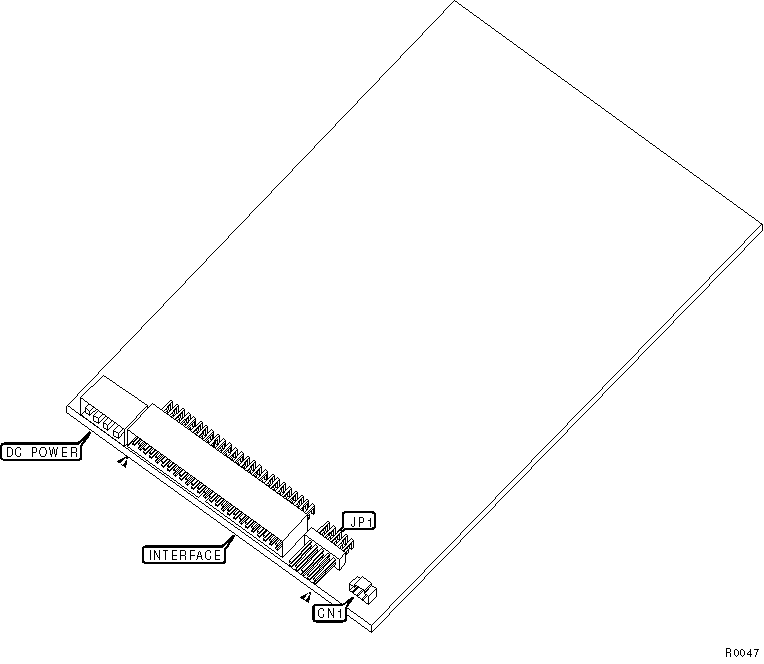

View |
Bottom |
|
CONNECTIONS | |
|
Function |
Label |
|
Audio line out |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Parity check disabled |
JP1/1 |
Closed |
|
Parity check enabled |
JP1/1 |
Open | |
|
Factory configured - do not alter |
JP1/2 |
Unidentified | |
|
DRIVE SELECT ID | ||||
|
Drive ID |
JP1/3 |
JP1/4 |
JP1/5 | |
| » |
0 |
Closed |
Closed |
Closed |
|
1 |
Closed |
Closed |
Open | |
|
2 |
Closed |
Open |
Closed | |
|
3 |
Closed |
Open |
Open | |
|
4 |
Open |
Closed |
Closed | |
|
5 |
Open |
Closed |
Open | |
|
6 |
Open |
Open |
Closed | |
|
7 |
Open |
Open |
Open | |
