CHINON INDUSTRIES, INC.
CDX-535
|
Device Type |
CD-ROM |
|
Interface |
SCSI |
|
Spin Rate |
Unidentified |
|
Formats Supported |
Unidentified |
|

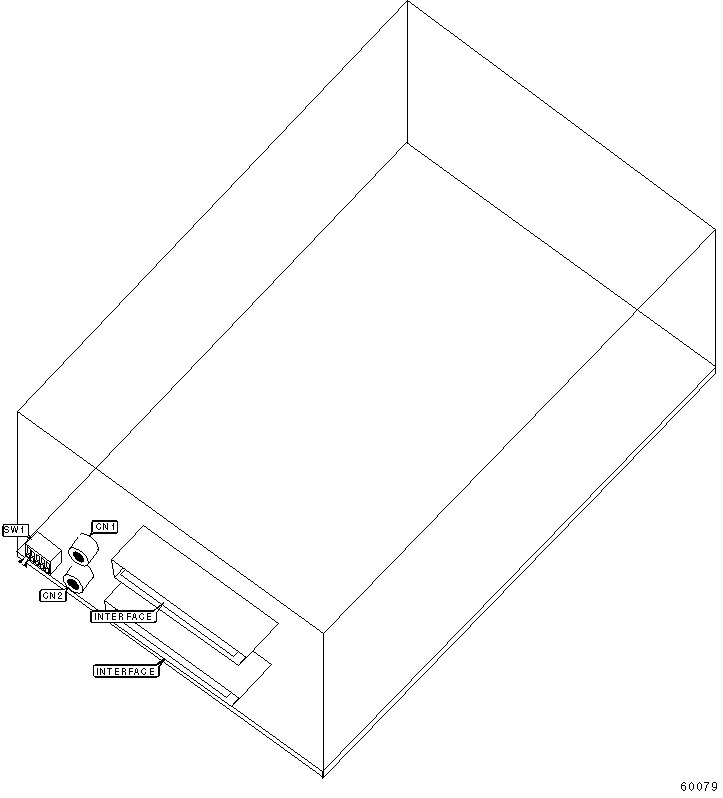

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio port |
CN1 |
Audio port |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Parity check enabled |
SW1/1 |
On |
|
Parity check disabled |
SW1/1 |
Off | |
|
DRIVE SELECT ID | ||||
|
Drive ID |
SW1/2 |
SW1/3 |
SW1/4 | |
| » |
0 |
On |
On |
On |
|
1 |
On |
On |
Off | |
|
2 |
On |
Off |
On | |
|
3 |
On |
Off |
Off | |
|
4 |
Off |
On |
On | |
|
5 |
Off |
On |
Off | |
|
6 |
Off |
Off |
On | |
|
7 |
Off |
Off |
Off | |
|
Note: Drive 7 is factory configured - do no alter. | ||||
