MULTI MEDIA TECHNOLOGIES, INC.
CDM-S202
|
Device Type |
CD-ROM |
|
Interface |
ATAPI |
|
Spin Rate |
12x |
|
Formats Supported |
Audio-CD, CD-XA, CD-I, CD-ROM (Mode 1 & Mode 2, Mixed mode), Photo-CD, Video CD, Karaoke CD, CD-Extra |
|

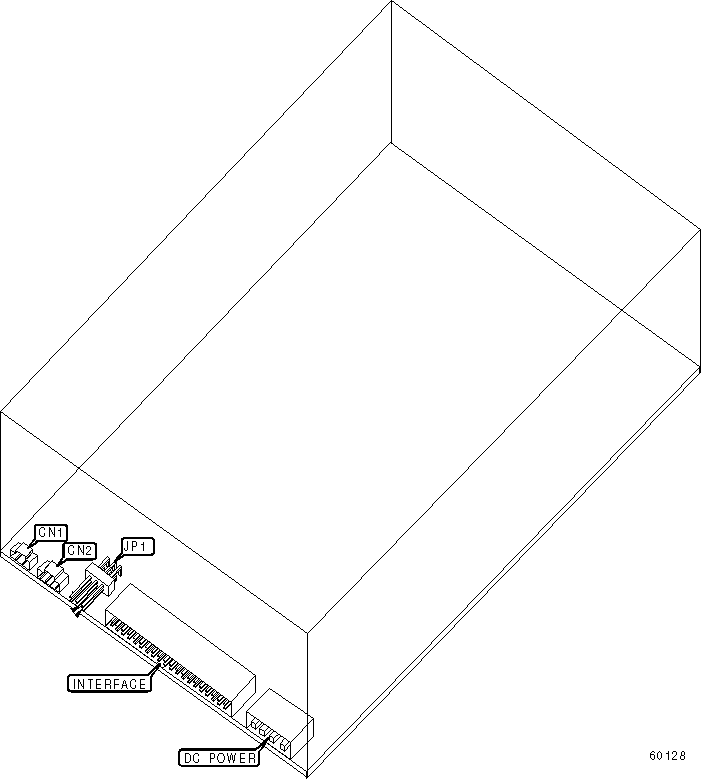

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Digital audio line out |
CN1 |
Analog audio line out |
CN2 |
|
ATAPI MASTER/SLAVE | |||
|
Setting |
JP1/pins 1 & 2 |
JP1/pins 3 & 4 |
JP1/pins 5 & 6 |
|
Single drive only |
Open |
Open |
Open |
|
Master in two drive system |
Closed |
Open |
Open |
|
Slave in two drive system |
Open |
Closed |
Open |
|
Cable select |
Open |
Open |
Closed |
