PHILIPS CONSUMER ELECTRONICS, CO.
PCA103CD, PCA123CD, PCA163CD
|
Device Type |
CD-ROM |
|
Interface |
ATAPI |
|
Spin Rate |
10x/12x (PCA103CD), 12x (PCA123CD), 10x-16x (PCA163CD) |
|
Formats Supported Read |
CD-XA, CD-DA, CD-I/FMV, CD-ROM (Mode 1 & Mode 2), Photo-CD, Video CD, Red & Yellow Book, CD-Extra, Karaoke-CD |
|

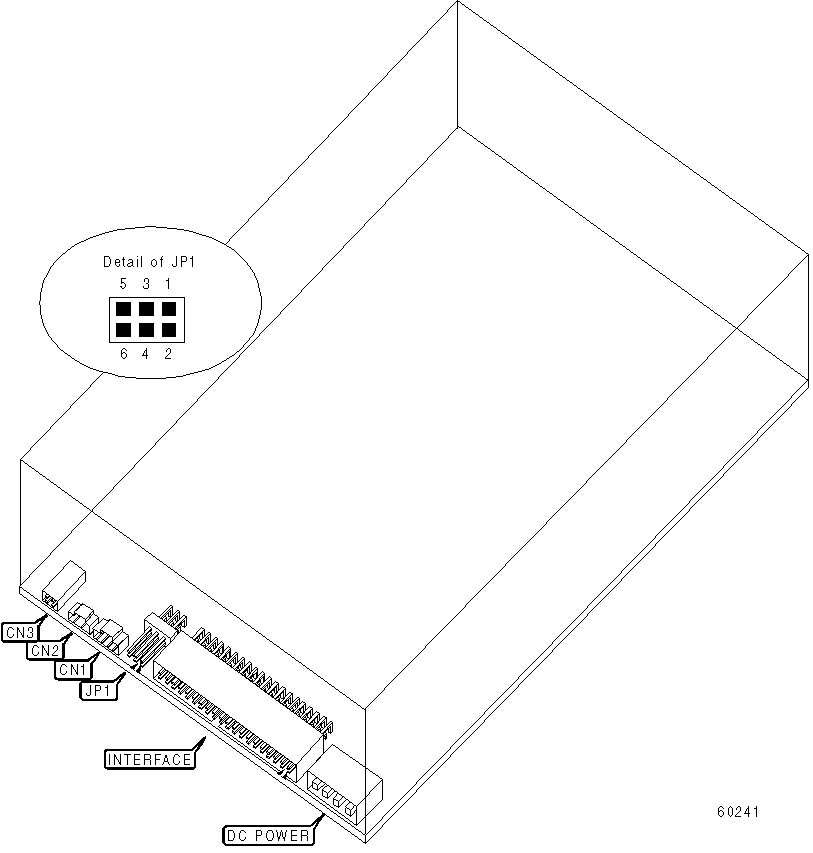

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio line out connector |
CN1 |
Test jumper |
CN3 |
|
Digital audio out connector |
CN2 | ||
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Label |
Position | |
| » |
Factory configured - do not alter. |
JP1 |
Pins 5 & 6 open |
|
ATAPI MASTER/SLAVE | |
|
Setting |
JP1 |
|
Master |
Pins 1 & 2 closed |
|
Slave |
Pins 3 & 4 closed |
