PLEXTOR
PX-20TSI
|
Device Type |
Internal CD-ROM |
|
Interface |
SCSI |
|
Spin Rate |
20x |
|
Formats Supported |
CD-XA, CD-DA, CD-I, CD-ROM (Mode 1 & Mode 2), Photo-CD, Video CD, CD+G |
|

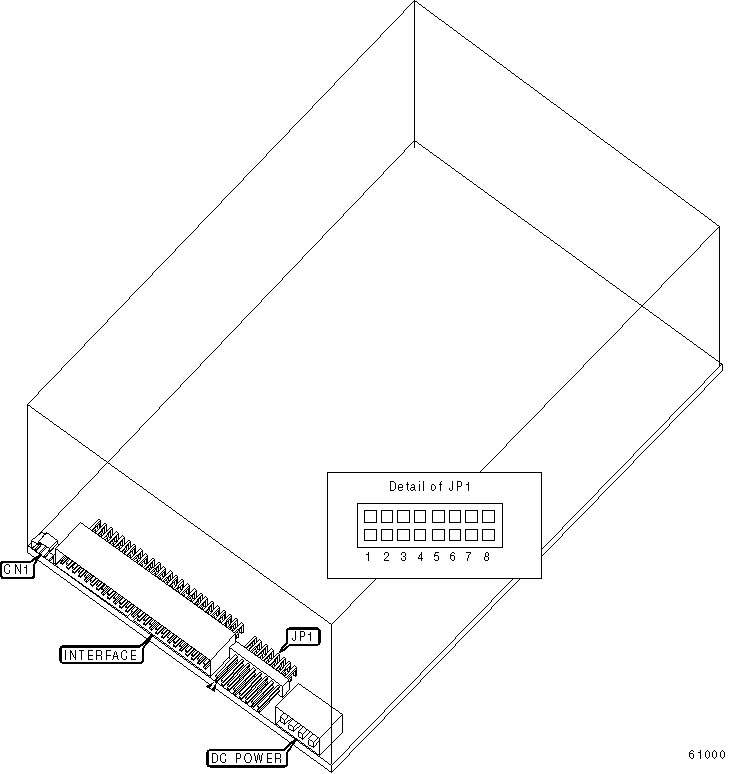

View |
Top |
|
CONNECTIONS | |
|
Function |
Label |
|
Audio line out |
CN1 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Parity enabled |
JP1/4 |
Closed |
|
Parity disabled |
JP1/4 |
Open | |
| » |
Terminator enabled |
JP1/5 |
Closed |
|
Terminator disabled |
JP1/5 |
Open | |
| » |
Factory configured - do not alter |
JP1/6 |
Open |
| » |
Boot from CD-ROM disabled |
JP1/7 |
Open |
|
Boot from CD-ROM enabled (UNIX systems only) |
JP1/7 |
Closed | |
| » |
CD-ROM eject button enabled |
JP1/8 |
Open |
|
CD-ROM eject button disabled |
JP1/8 |
Closed | |
|
DRIVE SELECT ID | ||||
|
Drive ID |
JP1/1 |
JP1/2 |
JP1/3 | |
|
O |
Open |
Open |
Open | |
|
1 |
Closed |
Open |
Open | |
|
2 |
Open |
Closed |
Open | |
| » |
3 |
Closed |
Closed |
Open |
|
4 |
Open |
Open |
Closed | |
|
5 |
Closed |
Open |
Closed | |
|
6 |
Open |
Closed |
Closed | |
|
7 |
Closed |
Closed |
Closed | |
