TEAC CORPORATION
CD-50
|
Device Type |
CD-ROM |
|
Interface |
SCSI |
|
Size |
5.25 in. half height |
|
Spin Rate |
Unidentified |
|
Formats Supported |
CD-ROM (Mode 1), CD-DA, CD-XA (Mode 2, Form 1, Form 2) |
|

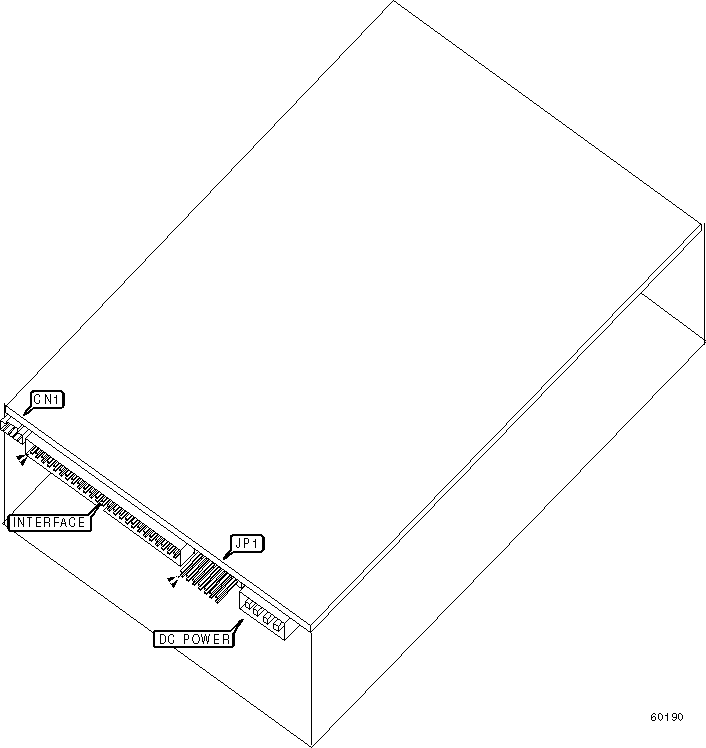

View |
Bottom |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio out |
CN1 | ||
|
DRIVE SELECT ID | ||||
|
Drive ID |
JP1/jumper 1 |
JP1/jumper 2 |
JP1/jumper 3 | |
|
0 |
Open |
Open |
Open | |
|
1 |
Closed |
Open |
Open | |
| » |
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open | |
|
4 |
Open |
Open |
Closed | |
|
5 |
Closed |
Open |
Closed | |
|
6 |
Open |
Closed |
Closed | |
|
7 |
Closed |
Closed |
Closed | |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Parity check enabled |
JP1/jumper 4 |
Closed |
|
Parity check disabled |
JP1/jumper4 |
Open | |
| » |
Double speed mode for data area only enabled |
JP1/jumper 5 |
Closed |
|
Normal speed mode for data & audio areas enabled |
JP1/jumper 5 |
Open | |
| » |
Test mode disabled |
JP1/jumper 6 |
Open |
|
Test mode enabled |
JP1/jumper 6 |
Closed | |
| » |
SCSI ID pins have their regular logic value (as shown in above table) |
JP1/jumper 7 |
Open |
|
SCSI ID pins have inverted logic value |
JP1/jumper 7 |
Closed | |
