SONY CORPORATION
CSP-940S
|
Device Type |
CD-ROM |
|
Interface |
SCSI-2 |
|
Spin Rate (Read/Write) |
4x/2x |
|
Formats Supported Read |
CD-XA*, CD-DA, CD-R (Conforming to Orange Book - part 2), CD-I*, CD-I Ready*, CD-ROM (Mode 1 & Mode 2) Red & Yellow Book, CD-G, CD-Bridge |
|
Formats Supported Write |
CD-XA*, CD-DA, CD-R, CD-I*, CD-I Ready*, CD-ROM (Mode 1 & Mode 2), Red & Yellow Book, CD-Bridge |
|

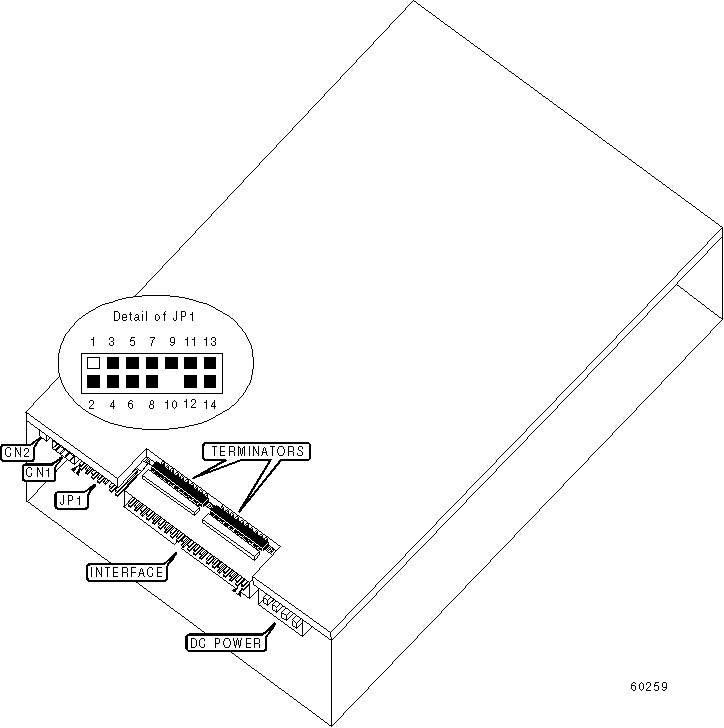

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio out connector |
CN1 |
Ground connector |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter. |
JP1/Pins 9 & 10 |
Unidentified |
| » |
Allow insertion/removal of CDs via eject button/command |
JP1/Pins 11 & 12 |
Closed |
|
Disallow insertion/removal of CDs via eject button/command |
JP1/Pins 11 & 12 |
Open | |
| » |
Normal operation enabled |
JP1/Pins 13 & 14 |
Open |
|
Test mode enabled |
JP1/Pins 13 & 14 |
Closed | |
|
DRIVE SELECT ID | |||
|
Drive ID |
JP1/Pins 3 & 4 |
JP1/Pins 5 & 6 |
JP1/Pins 7 & 8 |
|
0 |
Open |
Open |
Open |
|
1 |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open |
|
4 |
Open |
Open |
Closed |
|
5 |
Closed |
Open |
Closed |
|
6 |
Open |
Closed |
Closed |
|
7 |
Closed |
Closed |
Closed |
|
DEVICE TYPE SELECT | ||
|
Device Type |
JP1/Pins 1 & 2 | |
| » |
CD-ROM enabled |
Open |
|
WORM enabled |
Closed | |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Termination is unidentified. *With additional hardware and/or software upgrades, the following additional formats will be recognized for both read and write functions: CD-XA, CD-I, and CD-I Ready. |
