SONY CORPORATION
CDU-926S
|
Device Type |
CD-ROM |
|
Interface |
SCSI-2 |
|
Spin Rate (Read/Write) |
1x/2x/6x (read) 1x/2x (write) |
|
Formats Supported Read |
CD-XA (Mode 2, Form 1 & 2), CD-DA, CD-I (Mode 2, Form 1 & 2), CD-I Ready, CD-ROM (Mode 1 & Mode 2), Photo-CD, Video CD, Red & Yellow Book, CD-Extra, CD-Bridge (single & multi session) |
|
Formats Supported Write |
CD-XA (Mode 2, Form 1 & 2), CD-DA, CD-I (Mode 2, Form 1 & 2), CD-I Ready, CD-ROM (Mode 1 & Mode 2), Photo-CD, Video CD, Red & Yellow Book, CD-Extra, CD-Bridge (single & multi session) |
|

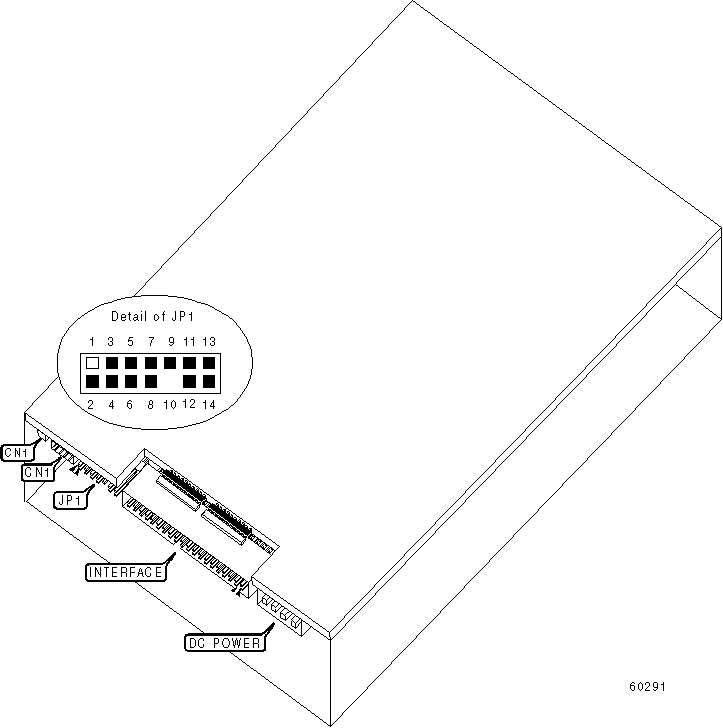

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio out connector |
CN1 |
Ground connector |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter. |
JP1/Pins 9 & 10 |
Unidentified |
| » |
Allow insertion and removal of CD’s by command or eject button |
JP1/Pins 11 & 12 |
Closed |
|
Prevent insertion and removal of CD’s |
JP1/Pins 11 & 12 |
Open | |
| » |
Factory configured - do not alter. |
JP1/Pins 13 & 14 |
Open |
|
DRIVE SELECT ID | |||
|
Drive ID |
JP1/Pins 3 & 4 |
JP1/Pins 5 & 6 |
JP1/Pins 7 & 8 |
|
0 |
Open |
Open |
Open |
|
1 |
Closed |
Open |
Open |
|
2 |
Open |
Closed |
Open |
|
3 |
Closed |
Closed |
Open |
|
4 |
Open |
Open |
Closed |
|
5 |
Closed |
Open |
Closed |
|
6 |
Open |
Closed |
Closed |
|
7 |
Closed |
Closed |
Closed |
|
DEVICE TYPE SELECT | ||
|
Device Type |
JP1/Pins 1 & 2 | |
| » |
CD-ROM enabled |
Open |
|
WORM enabled |
Closed | |
|
MISCELLANEOUS TECHNICAL NOTES |
|
Termination is unidentified |
