SMART AND FRIENDLY
CD ROCKET INTERNAL
|
Device Type |
Internal CD-ROM |
|
Interface |
SCSI |
|
Spin Rate (Read/Write) |
20x/8x |
|
Formats Supported Read |
CD-XA, CD-DA, CD-R, CD-I, CD-ROM (Mode 1 & Mode 2), Video CD, CD-Plus, CD-E |
|
Formats Supported Write |
CD-XA, CD-DA, CD-I, CD-ROM (Mode 1 & Mode 2), Video CD, CD-Plus, CD-Bridge |
|

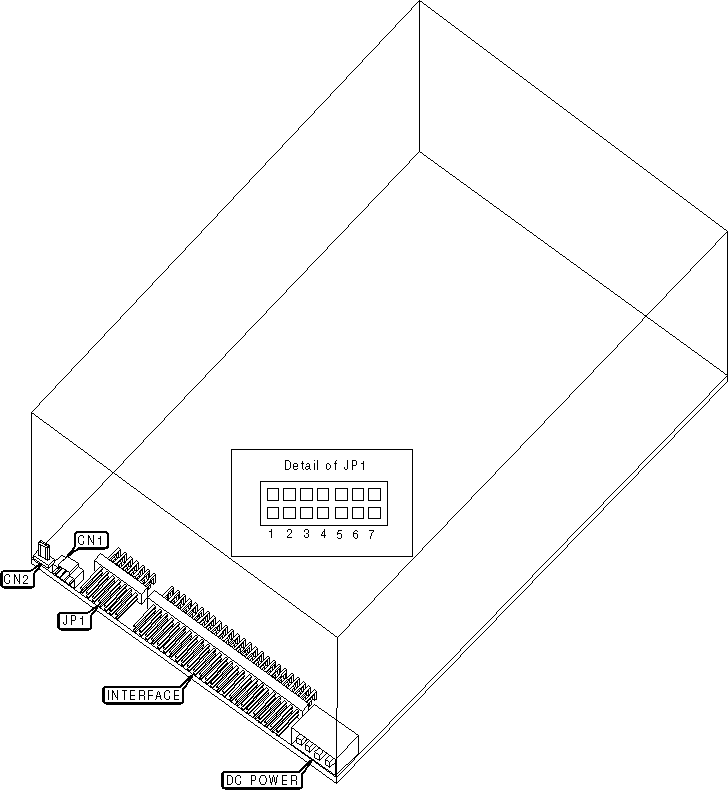

View |
Top |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Audio out |
CN1 |
Frame ground connector |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Parity check enabled |
JP1/1 |
Closed |
|
Parity check disabled |
JP1/1 |
Open | |
| » |
Termination enabled |
JP1/5 |
Closed |
|
Termination disabled |
JP1/5 |
Open | |
| » |
Factory configured - do not alter |
JP1/6 |
Reserved |
| » |
Factory configured - do not alter |
JP1/7 |
Reserved |
|
DRIVE SELECT ID | ||||
|
SCSI ID |
JP1/2 |
JP1/3 |
JP1/4 | |
|
0 |
Open |
Open |
Open | |
|
1 |
Closed |
Open |
Open | |
|
2 |
Open |
Closed |
Open | |
|
3 |
Closed |
Closed |
Open | |
|
4 |
Open |
Open |
Closed | |
|
5 |
Closed |
Open |
Closed | |
| » |
6 |
Open |
Closed |
Closed |
|
7 |
Closed |
Closed |
Closed | |
