BINTEC COMMUNICATIONS GMBH
BIANCA/BRI-SLC
|
Card Type |
ISDN TA |
|
Chipset |
Unidentified |
|
ISDN Transfer Rate |
56Kbps x 2/64Kbps x 2 |
|
ISDN Protocol |
CISCO HDLC, HDLC, T.70, UIFRAMES, X.25, X.30, X.75, PPP |
|
Switch Type |
1TR6, DSS1, NET-3, NI-1, VN3 |
|
Data Bus |
16-bit ISA |
|
Card Size |
Full height, half length |
|

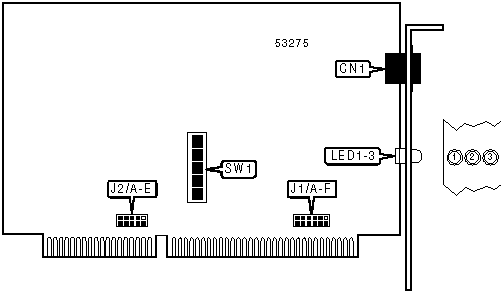

CONNECTIONS | |
|
Function |
Label |
|
ISDN S/T interface |
CN1 |
|
INTERRUPT SELECTION | |||||||
|
Setting |
J1/A |
J1/B |
J1/C |
J1/D |
J1/E |
J1/F | |
|
2/9 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
3 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
4 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
5 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
6 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
7 |
Open |
Closed |
Open |
Open |
Open |
Open | |
| » |
10 |
Open |
Open |
Open |
Open |
Open |
Open |
|
11 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
INTERRUPT SELECTION (CON'T) | ||||||
|
Setting |
J2/A |
J2/B |
J2/C |
J2/D |
J2/E | |
|
2/9 |
Open |
Open |
Open |
Open |
Open | |
|
3 |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Open |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Open |
Open | |
|
6 |
Open |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Open | |
| » |
10 |
Closed |
Open |
Open |
Open |
Open |
|
11 |
Open |
Closed |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Closed |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Closed |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Closed | |
|
BASE I/O ADDRESS SELECTION | |||||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
SW1/9 |
SW1/10 | |
|
00000h |
On |
On |
On |
On |
On |
On |
On |
On |
On |
On | |
|
00400h |
Off |
On |
On |
On |
On |
On |
On |
On |
On |
On | |
|
00800h |
On |
Off |
On |
On |
On |
On |
On |
On |
On |
On | |
|
00C00h |
Off |
Off |
On |
On |
On |
On |
On |
On |
On |
On | |
|
01000h |
On |
On |
Off |
On |
On |
On |
On |
On |
On |
On | |
| » |
0D000h |
Off |
On |
Off |
Off |
On |
On |
On |
On |
Off |
On |
|
FE000h |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FF000h |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FF400h |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FF800h |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
FFC00h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
Note: A total of 1024 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/10 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/10=524,288, SW1/9=262,144, SW1/8=131,072, SW1/7=65,536, SW1/6=32,768, SW1/5=16,384, SW1/3=8,192, SW1/3=4,096, SW1/2=2,048, SW1/1=1,024. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | |||||||||||
|
DIAGNOSTIC LED(S) |
|
The functions and colors of the LEDs are unidentified. |
