MOTOROLA, INC.
6520/6560 MPROUTER ISDN CARD
|
Card Type |
ISDN TA |
|
Chip Set |
Unidentified |
|
Transfer Rate |
64Kbps x 2 |
|
Data Bus |
16-bit ISA |
|
ISDN Protocol |
Unidentified |
|
Switch Type |
Unidentified |
|

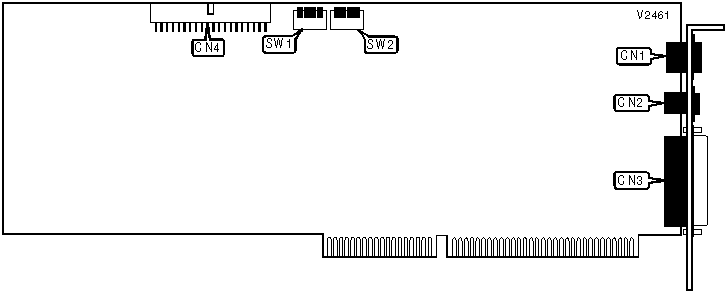

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
ISDN line out |
CN1 |
Not used |
CN3 |
|
Not used |
CN2 |
Unidentified |
CN4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/1 |
On |
| » |
Factory configured - do not alter |
SW1/2 |
On |
| » |
Factory configured - do not alter |
SW1/3 |
On |
| » |
Factory configured - do not alter |
SW1/4 |
On |
|
CARD NUMBER | ||||
|
Setting |
SW2/1 |
SW2/2 |
SW2/3 |
SW2/4 |
|
0 |
On |
On |
On |
On |
|
1 |
Off |
On |
On |
On |
|
2 |
On |
Off |
On |
On |
|
3 |
Off |
Off |
On |
On |
|
4 |
On |
On |
Off |
On |
|
5 |
Off |
On |
Off |
On |
|
6 |
On |
Off |
Off |
On |
|
7 |
Off |
Off |
Off |
On |
|
8 |
On |
On |
On |
Off |
|
9 |
Off |
On |
On |
Off |
|
10 |
On |
Off |
On |
Off |
|
11 |
Off |
Off |
On |
Off |
|
12 |
On |
On |
Off |
Off |
|
13 |
Off |
On |
Off |
Off |
|
14 |
On |
Off |
Off |
Off |
|
15 |
Off |
Off |
Off |
Off |
|
MISCELLANEOUS TECHNICAL NOTE |
|
This card is designed for use in Motorola’s 6520/6560 MPRouter system and will not function in another system. See documents M3596 and M3597 for more information. |
