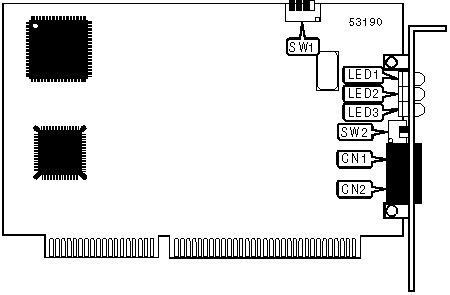

SOUTH MOUNTAIN TELECOMMUNICATIONS
SIDEWINDER ISDN
|
Card Type |
ISDN CSU/DSU |
|
Chip Set |
Unidentified |
|
ISDN Transfer Rate |
64Kbps/128Kbps |
|
Data Bus |
16-bit ISA |
|
ISDN Protocol |
Unidentified |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Line out |
CN1 |
Line in |
CN2 |
|
USER CONFIGURABLE SETTINGS | |||
|
Setting |
Label |
Position | |
| » |
Factory configured - do not alter |
SW1/4 |
On |
|
ISDN BUS TERMINATION | |||
|
Setting |
SW2/1 |
SW2/2 | |
| » |
Terminated |
On |
On |
|
Not terminated |
Off |
Off | |
|
BASE I/O ADDRESS | |||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
|
110h |
On |
On |
Off |
|
140h |
On |
Off |
On |
|
150h |
On |
Off |
Off |
|
300h |
Off |
On |
On |
|
310h |
Off |
On |
Off |
|
340h |
Off |
Off |
On |
|
350h |
Off |
Off |
Off |
|
Disabled |
On |
On |
On |
|
DIAGNOSTIC LED(S) | |||
|
LED |
Color |
Status |
Condition |
|
LED1 |
Amber |
On |
Carrier signal detected |
|
LED1 |
Amber |
Off |
Carrier signal not detected |
|
LED2 |
Green |
On |
Board is transmitting data |
|
LED2 |
Green |
Off |
Board is not transmitting data |
|
LED3 |
Green |
On |
Board is receiving data |
|
LED3 |
Green |
Off |
Board is not receiving data |
