AUVA COMPUTER, INC.
HEGA II
|
Category |
Video card |
|
Video Type |
EGA/Monochrome |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
800 x 600 |
|
Data Bus Type |
8-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
64KB (Location unknown) |
|

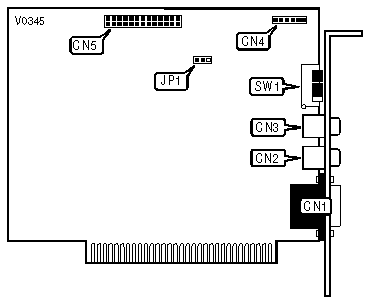

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
9-pin analog video port |
CN1 |
Light pen connector |
CN4 |
|
RCA port 1 |
CN2 |
Feature connector |
CN5 |
|
RCA port 2 |
CN3 | ||
|
MONITOR TYPE SELECT | ||||
|
Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Monochrome |
Off |
Off |
On |
Off |
|
Standard RGB |
Off |
Off |
Off |
On |
|
Enhanced RGB |
Off |
On |
On |
Off |
|
AUTOSWITCHING SELECT | |
|
Setting |
SW1/5 |
|
Enabled |
On |
|
Disabled |
Off |
|
DISPLAY CONFIGURATION | ||||
|
Monitor Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Monochrome |
Off |
Off |
On |
Off |
|
Standard RGB |
On |
Off |
Off |
On |
|
Enhanced RGB (200 line) |
On |
On |
On |
Off |
|
Enhanced RGB (350 line) |
Off |
On |
On |
Off |
|
Note:These settings apply when the HEGA II is the only video card present. | ||||
|
DISPLAY CONFIGURATION | |||||
|
Monitor Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
40 column standard RGB |
On |
Off |
Off |
On |
Off |
|
80 column standard RGB |
Off |
Off |
Off |
On |
Off |
|
Enhanced RGB (200 lines) |
On |
On |
On |
Off |
Off |
|
Enhanced RGB (350 lines) |
Off |
On |
On |
Off |
Off |
|
Note:These settings apply when the HEGA II and a monochrome display adapter are in use, with the HEGA primary. | |||||
|
DISPLAY CONFIGURATION | |||||
|
Monitor Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
40 column standard RGB |
On |
On |
On |
On |
Off |
|
80 column standard RGB |
Off |
On |
On |
On |
Off |
|
Enhanced RGB (200 lines) |
On |
Off |
On |
On |
Off |
|
Enhanced RGB (350 lines) |
Off |
Off |
On |
On |
Off |
|
Note:These settings apply when the HEGA II and a monochrome display adapter are in use, with the monochrome primary. | |||||
|
DISPLAY CONFIGURATION | |||||
|
Monitor Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
40 column standard RGB |
On |
Off |
On |
Off |
Off |
|
80 column standard RGB |
Off |
Off |
On |
Off |
Off |
|
Note:These settings apply when the HEGA II and a CGA adapter are in use, with the HEGA II primary. | |||||
|
DISPLAY CONFIGURATION | |||||
|
Monitor Type |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
|
40 column standard RGB |
On |
On |
Off |
On |
Off |
|
80 column standard RGB |
Off |
On |
Off |
On |
Off |
|
Note:These settings apply when the HEGA II and a CGA adapter are in use, with the CGA primary. | |||||
|
FACTORY CONFIGURED SETTINGS | |
|
Jumper |
Setting |
|
JP1 |
Pins 1 & 2 closed |
