AVERMEDIA, INC.
AVER MOVIEMATE
|
Category |
Video/Audio card |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
N/A |
|
Maximum Onboard Memory |
N/A |
|

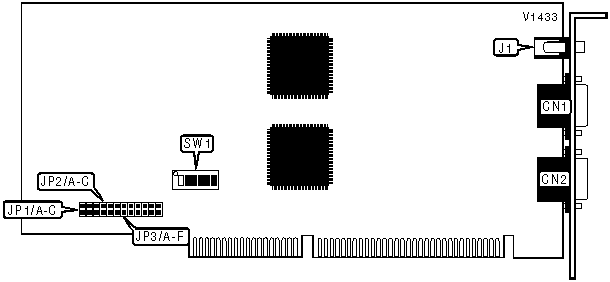

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port - in |
CN1 |
Line out |
J1 |
|
15-pin analog video port - out |
CN2 | ||
|
DMA CHANNEL SELECTION | |||||||
|
DMA |
JP1/A |
JP1/B |
JP1/C |
JP2/A |
JP2/B |
JP2/C | |
| » |
Disabled |
Open |
Open |
Open |
Open |
Open |
Open |
|
5 |
Open |
Open |
Closed |
Open |
Open |
Closed | |
|
6 |
Open |
Closed |
Open |
Open |
Closed |
Open | |
|
7 |
Closed |
Open |
Open |
Closed |
Open |
Open | |
|
INTERRUPT SELECTION | |||||||
|
IRQ |
JP3/A |
JP3/B |
JP3/C |
JP3/D |
JP3/E |
JP3/F | |
| » |
15 |
Open |
Open |
Open |
Open |
Open |
Closed |
|
5 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
7 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
BASE I/O ADDRESS SELECTION | |||||
|
Address |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 | |
| » |
210h |
On |
On |
On |
Off |
|
200h |
On |
On |
On |
On | |
|
220h |
On |
On |
Off |
On | |
|
230h |
On |
On |
Off |
Off | |
|
240h |
On |
Off |
On |
On | |
|
250h |
On |
Off |
On |
Off | |
|
260h |
On |
Off |
Off |
On | |
|
270h |
On |
Off |
Off |
Off | |
|
280h |
Off |
On |
On |
On | |
|
290h |
Off |
On |
On |
Off | |
|
2A0h |
Off |
On |
Off |
On | |
|
2B0h |
Off |
On |
Off |
Off | |
|
2C0h |
Off |
Off |
On |
On | |
|
2D0h |
Off |
Off |
On |
Off | |
|
2E0h |
Off |
Off |
Off |
On | |
|
2F0h |
Off |
Off |
Off |
Off | |
|
FACTORY CONFIGURED - DO NOT ALTER | |
|
Switch |
Position |
|
SW1/1 |
Off |
|
SW1/2 |
On |
