COGENT ELECTRONICS INDUSTRIES
VIDEO CLIPPER
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
800 x 600 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
768KB |
|

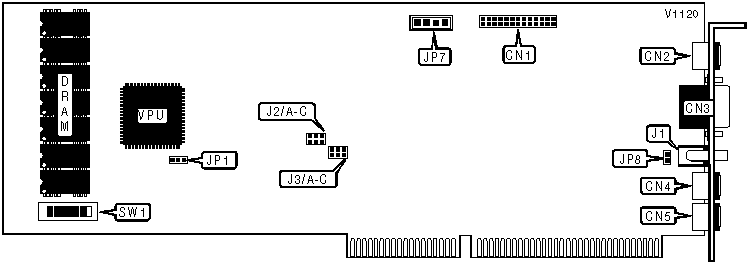

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
VGA feature connector |
CN1 |
Audio/video 2/3 in |
CN5 |
|
VGA loopback connector |
CN2 |
Audio out |
J1 |
|
15-pin video analog port |
CN3 |
CD audio in |
JP7 |
|
Audio/video 1 in |
CN4 |
Monophonic audio out |
JP8 |
|
BASE I/O ADDRESS CONFIGURATION | ||
|
Setting |
JP1 | |
| » |
Hardware configurable (0AD6h) |
Pins 2 & 3 closed |
|
Software configurable |
Pins 1 & 2 closed | |
|
Note: Location of pins 1, 2 & 3 is unidentified. | ||
|
INTERRUPT SELECTION | |||||||
|
IRQ |
J2/A |
J2/B |
J2/C |
J3/A |
J3/B |
J3/C | |
| » |
10 |
Closed |
Open |
Open |
Open |
Open |
Open |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
3 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
5 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
11 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
BASE I/O ADDRESS SELECTION | ||||||||
|
Address |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 |
|
100h |
On |
On |
On |
On |
On |
On |
On |
Off |
|
200h |
On |
On |
On |
On |
On |
On |
Off |
On |
|
300h |
On |
On |
On |
On |
On |
On |
Off |
Off |
|
400h |
On |
On |
On |
On |
On |
Off |
On |
On |
|
500h |
On |
On |
On |
On |
On |
Off |
On |
Off |
|
FB00h |
Off |
Off |
Off |
Off |
Off |
On |
Off |
Off |
|
FC00h |
Off |
Off |
Off |
Off |
Off |
Off |
On |
On |
|
FD00h |
Off |
Off |
Off |
Off |
Off |
Off |
On |
Off |
|
FE00h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
On |
|
FF00h |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
|
Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/1 is the Most Significant Bit and switch SW1/8 is the Least Significant Bit. The switches have the following decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, SW1/4=4096, SW1/5=2048, SW1/6=1024, SW1/7=512, SW1/8=256. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | ||||||||
