DIAMOND FLOWER, INC.
EG-1000
|
Card Type |
Video card |
|
Video Chip Set |
Unidentified |
|
Highest Resolution Supported |
720 x 348 |
|
Video Types Supported |
CGA, EGA, HGC, Monochrome |
|
Maximum Video Memory |
256KB RAM (Location unidentified) |
|
Data Bus |
8-bit ISA |
|

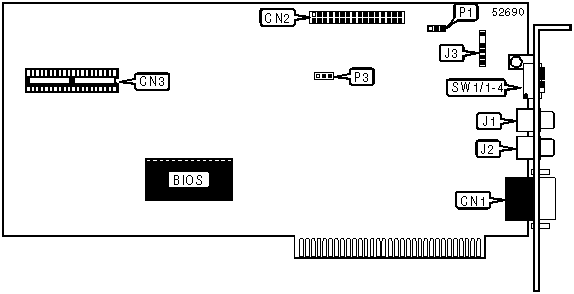

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
9-pin digital video port |
CN1 |
Composite video port |
J1 |
|
Feature connector |
CN2 |
Composite video port |
J2 |
|
Unidentified |
CN3 |
Unidentified |
J3 |
|
MONITOR TYPE | ||
|
Setting |
P1 |
P3 |
|
IBM Color display |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
IBM Monochrome display |
Pins 2 & 3 closed |
Pins 2 & 3 closed |
|
IBM Enhanced display |
Pins 1 & 2 closed |
Pins 2 & 3 closed |
|
DISPLAY CONFIGURATION - EG-1000 PRIMARY | |||||
|
Primary Display |
Secondary Display |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
CGA (40x25) |
Mono or None |
On |
Off |
Off |
On |
|
CGA (80x25) |
Mono or None |
Off |
Off |
Off |
On |
|
EGA (Color) |
Mono or None |
On |
On |
On |
Off |
|
EGA (Enhanced) |
Mono or None |
Off |
On |
On |
Off |
|
Mono |
None |
Off |
Off |
On |
Off |
|
DISPLAY CONFIGURATION - EG-1000 SECONDARY | |||||
|
Primary Display |
Secondary Display |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Mono |
CGA (40x25) |
On |
On |
On |
On |
|
Mono |
CGA (80x25) |
Off |
On |
On |
On |
|
Mono |
EGA (Color) |
On |
Off |
On |
On |
|
Mono |
EGA (Enhanced) |
Off |
Off |
On |
On |
|
Color (40x25) |
Mono |
On |
On |
Off |
On |
|
Color (80x25) |
Mono |
Off |
On |
Off |
On |
