LEADTEK RESEARCH, INC.
WINFAST 3D S600, WINFAST 3D S600DX
|
Card Type |
MPEG decoder |
|
Video Chip Set |
S3 |
|
Maximum Video Memory |
4MB DRAM |
|
Video Types Supported |
Monochrome, CGA, EGA, VGA, XVGA |
|
Highest Resolution Supported |
1600 x 1200 |
|
Data Bus |
32-bit PCI |
|

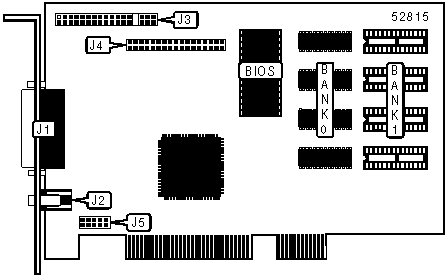

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
15-pin analog video port |
J1 |
Header for MPEG upgrade to J6 |
J4 |
|
Audio out |
J2 |
Header for MPEG upgrade to J7 |
J5 |
|
LPB feature connector |
J3 | ||
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
2MB |
(4) 256KB x 16 |
None |
|
4MB |
(4) 256KB x 16 |
(4) 256KB x 16 |
MPEG Upgrade Card
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
Header to main board to J4 |
J6 |
Header to main board to J5 |
J7 |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
512KB |
(1) 256KB x 16 |
None |
|
1MB |
(1) 256KB x 16 |
(1) 256KB x 16 |
