MULTIWAVE INNOVATION, INC.
MOVIEWAVE STUDIO
|
Category |
Video |
|
Video Types Supported |
XVGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus Type |
16-bit ISA |
|
Memory Type |
DRAM |
|
Maximum Onboard Memory |
1.5MB |
|

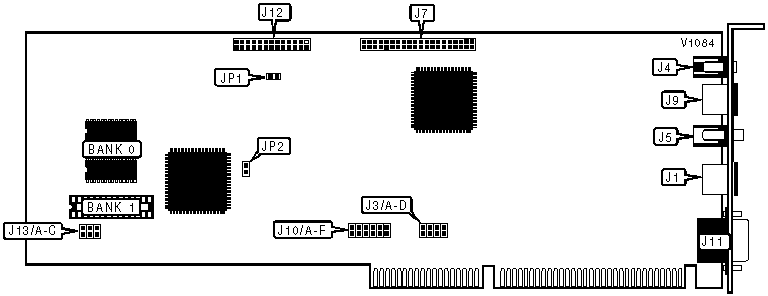

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Analog pass through video in |
J1 |
S-video in |
J9 |
|
MPEG audio line out |
J4 |
15-pin analog video port |
J11 |
|
Composite video input |
J5 |
VGA feature connector |
J12 |
|
JPEG feature connector |
J7 | ||
|
CLOCK BALANCE CONFIGURATION | ||
|
Setting |
JP1 | |
| » |
On |
Closed |
|
Off |
Open | |
|
ZERO WAIT - STATE CONFIGURATION | ||
|
Setting |
JP2 | |
| » |
Zero wait-state |
Closed |
|
Non-Zero wait-state |
Open | |
|
BASE I/O ADDRESS SELECTION | ||||
|
Address |
J13/A |
J13/B |
J13/C | |
| » |
550h |
Closed |
Open |
Closed |
|
450h |
Closed |
Closed |
Closed | |
|
4D0h |
Open |
Closed |
Closed | |
|
5D0h |
Open |
Open |
Closed | |
|
650h |
Closed |
Closed |
Open | |
|
6D0h |
Open |
Closed |
Open | |
|
750h |
Closed |
Open |
Open | |
|
7D0h |
Open |
Open |
Open | |
|
DMA CHANNEL SELECTION | |||||||
|
DMA |
J10/A |
J10/B |
J10/C |
J10/D |
J10/E |
J10/F | |
| » |
6 |
Open |
Open |
Closed |
Closed |
Open |
Open |
|
5 |
Open |
Open |
Open |
Open |
Closed |
Closed | |
|
7 |
Closed |
Closed |
Open |
Open |
Open |
Open | |
|
INTERRUPT SELECTION | |||||
|
IRQ |
J3/A |
J3/B |
J3/C |
J3/D | |
| » |
10 |
Open |
Open |
Open |
Closed |
|
11 |
Open |
Open |
Closed |
Open | |
|
12 |
Open |
Closed |
Open |
Open | |
|
15 |
Closed |
Open |
Open |
Open | |
|
DRAM CONFIGURATION | ||
|
Size |
Bank 0 |
Bank 1 |
|
1MB |
(2) 256K x 16 |
NONE |
|
1.5MB |
(2) 256K x 16 |
(1) 256K x 16 |
