OPTIVISION, INC.
MPEG-1 GENLOCK DECODER
|
Card Type |
MPEG decoder |
|
Video Chip Set |
Unidentified |
|
Maximum Playback Supported |
720 x 480 (NTSC), 720 x 576 (PAL) |
|
Highest Resolution Supported |
Unidentified |
|
Maximum Video Memory |
None |
|
Data Bus |
16-bit ISA |
|
Video Types Supported |
XVGA |
|

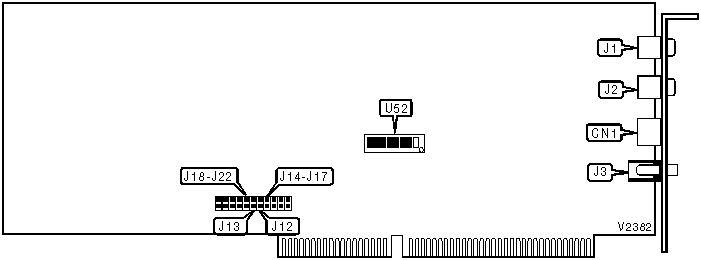

CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
S-video out |
CN1 |
Composite video out |
J2 |
|
Genlock |
J1 |
Audio out |
J3 |
|
BASE I/O ADDRESS SELECTION | |||||||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
SW1/5 |
SW1/6 |
SW1/7 |
SW1/8 | |
|
000h |
On |
On |
On |
On |
On |
On |
On |
On | |
|
004h |
Off |
On |
On |
On |
On |
On |
On |
On | |
|
008h |
On |
Off |
On |
On |
On |
On |
On |
On | |
|
00Ch |
Off |
Off |
On |
On |
On |
On |
On |
On | |
|
010h |
On |
On |
Off |
On |
On |
On |
On |
On | |
| » |
208h |
On |
Off |
On |
On |
On |
On |
On |
Off |
|
3ECh |
Off |
Off |
On |
Off |
Off |
Off |
Off |
Off | |
|
3F0h |
On |
On |
Off |
Off |
Off |
Off |
Off |
Off | |
|
3F4h |
Off |
On |
Off |
Off |
Off |
Off |
Off |
Off | |
|
3F8h |
On |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
3FCh |
Off |
Off |
Off |
Off |
Off |
Off |
Off |
Off | |
|
Note:A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/8=512, SW1/7=256, SW1/6=128, SW1/5=64, SW1/4=32, SW1/3=16, SW1/2=8, SW1/1=4. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0) | |||||||||
|
INTERRUPT SELECTION | |||||||
|
IRQ |
J12 |
J13 |
J14 |
J15 |
J16 |
J17 | |
|
2/9 |
Open |
Open |
Open |
Open |
Open |
Closed | |
|
3 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
4 |
Open |
Open |
Open |
Open |
Open |
Open | |
| » |
5 |
Open |
Open |
Open |
Open |
Open |
Open |
|
6 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
7 |
Open |
Open |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Closed |
Open | |
|
11 |
Open |
Open |
Open |
Closed |
Open |
Open | |
|
12 |
Open |
Open |
Closed |
Open |
Open |
Open | |
|
14 |
Open |
Closed |
Open |
Open |
Open |
Open | |
|
15 |
Closed |
Open |
Open |
Open |
Open |
Open | |
|
INTERRUPT SELECTION (CON’T) | ||||||
|
IRQ |
J18 |
J19 |
J20 |
J21 |
J22 | |
|
2/9 |
Open |
Open |
Open |
Open |
Open | |
|
3 |
Open |
Open |
Open |
Open |
Closed | |
|
4 |
Open |
Open |
Open |
Closed |
Open | |
| » |
5 |
Open |
Open |
Closed |
Open |
Open |
|
6 |
Open |
Closed |
Open |
Open |
Open | |
|
7 |
Closed |
Open |
Open |
Open |
Open | |
|
10 |
Open |
Open |
Open |
Open |
Open | |
|
11 |
Open |
Open |
Open |
Open |
Open | |
|
12 |
Open |
Open |
Open |
Open |
Open | |
|
14 |
Open |
Open |
Open |
Open |
Open | |
|
15 |
Open |
Open |
Open |
Open |
Open | |
