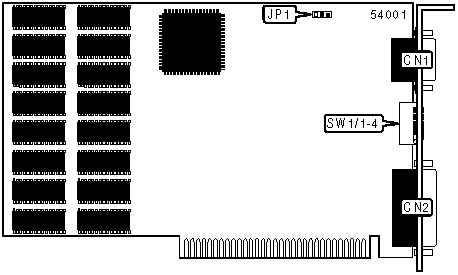

ORCHID TECHNOLOGY
DESIGNER VGA
|
Card Type |
Video card |
|
Video Chip Set |
Unidentified |
|
Maximum Video Memory |
512KB |
|
Video Types Supported |
Monochrome, CGA, EGA, VGA |
|
Highest Resolution Supported |
1024 x 768 |
|
Data Bus |
8-bit ISA |
|
CONNECTIONS | |||
|
Function |
Label |
Function |
Label |
|
9-pin digital video port |
CN1 |
15-pin analog video port |
CN2 |
|
USER CONFIGURABLE SETTINGS | ||
|
Function |
Label |
Position |
|
Monochrome monitor |
JP1 |
Pins 1 & 2 closed |
|
Color monitor |
JP1 |
Pins 2 & 3 closed |
|
MONITOR CONFIGURATION SELECTION | ||||
|
Setting |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
Monochrome |
Off |
Off |
On |
Off |
|
EGA (EGA color) |
On |
On |
On |
Off |
|
EGA (Multiscanning) |
Off |
On |
On |
Off |
