QUADRAM
QUADEGA+
|
Category |
Video |
|
Video Types Supported |
EGA |
|
Video Processor |
Unidentified |
|
Highest Resolution Supported |
640 x 350 |
|
Data Bus Type |
8-bit ISA |
|
Memory Type |
Unidentified |
|
Maximum Onboard Memory |
Unidentified |
|

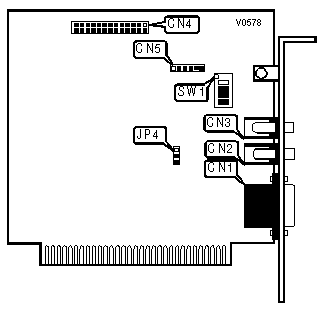

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
15-pin analog video port |
CN1 |
Feature connector |
CN4 |
|
RCA composite jack |
CN2 |
Light pen connector |
CN5 |
|
RCA composite jack |
CN3 | ||
|
MONITOR TYPE | |
|
Setting |
JP4 |
|
EGA |
Pins 1 & 2 closed |
|
Color |
Pins 2 & 3 closed |
|
Monochrome |
Pins 2 & 3 closed |
|
DISPLAY ADAPTER CONFIGURATIONS | |||||
|
Primary |
Secondary |
SW1/1 |
SW1/2 |
SW1/3 |
SW1/4 |
|
*MDA |
NONE |
Off |
Off |
On |
Off |
|
*CGA (40 x 25) |
NONE |
On |
Off |
Off |
On |
|
*CGA (80 x 25) |
NONE |
Off |
Off |
Off |
On |
|
*EGA (640 x 200) |
NONE |
On |
On |
On |
Off |
|
*EGA (640 x 350) |
NONE |
Off |
On |
On |
Off |
|
*CGA (40 x 25) |
MDA |
On |
Off |
Off |
On |
|
*CGA (80 x 25) |
MDA |
Off |
Off |
Off |
On |
|
*EGA (640 x 200) |
MDA |
On |
On |
On |
Off |
|
*EGA (640 x 350) |
MDA |
Off |
On |
On |
Off |
|
MDA |
*CGA (40 x 25) |
On |
On |
On |
On |
|
MDA |
*CGA (80 x 25) |
Off |
On |
On |
On |
|
MDA |
*EGA (640 x 200) |
On |
Off |
On |
On |
|
MDA |
*EGA (640 x 350) |
Off |
Off |
On |
On |
|
*CGA (40 x 25) |
CGA |
On |
Off |
On |
Off |
|
*CGA (80 x 25) |
CGA |
Off |
Off |
On |
Off |
|
CGA |
*CGA (40 x 25) |
On |
On |
Off |
On |
|
CGA |
*CGA (80 x 25) |
Off |
On |
Off |
On |
|
Note: "*" - Designates the QUAD EGA+ card. | |||||
